Контроллеры живут на стыке «реального мира» и цифровой логики: они читают сигналы с датчиков и отдают команды исполнительным механизмам. В этой статье я подробно расскажу о входах и выходах контроллера (ПЛК), дискретных и аналоговых, объясню распространённые интерфейсы, схемы подключения и практические нюансы, которые пригодятся инженеру и технику.
Я буду опираться на реальные схемы и практические примеры из собственного опыта: монтаж на заводе, наладка линии и типичные ошибки при подключении датчиков. Текст длинный, но структурированный — можно переходить к нужному разделу по заголовкам.
Контроллер: что это и зачем он нужен
Контроллер простыми словами — это устройство, которое принимает сигналы со входов, обрабатывает их программно и формирует выходные сигналы для управления объектом. Под «контроллером» в промышленности чаще всего понимают ПЛК: контроллер ПЛК это программируемый логический контроллер, предназначенный для автоматизации технологических процессов.
Контроллер в электронике может быть и микроконтроллером для встраиваемых систем, но в задачах промышленной автоматизации лучше говорить о контроллере логическом или коммутационном контроллере. Контроллер описание и контроллер определение в учебниках сводятся к тому, что это «мозг» системы, обрабатывающий входные данные и управляющий выходами.
Классификация входов и выходов — цифровые и аналоговые
Входы и выходы делятся на дискретные (цифровые) и аналоговые. Дискретный вход — это сигнал «вкл/выкл», логическая единица или ноль; аналоговый вход передаёт непрерывную физическую величину, например напряжение или ток. Такая простая классификация лежит в основе всех схем подключения датчиков к ПЛК и выбора модулей ввода-вывода.
Когда говорят «цифровой вход это» коротко, имеют в виду контакт или логический уровень, который можно тестировать как TRUE/FALSE. А под «аналоговый вход это» подразумевают устройство, читающее значение, пропорциональное измеряемой величине — температуру, давление, уровень.
Что такое дискретные входы и выходы
Дискретные входы это контакты или электронные интерфейсы, которые воспринимают сигналы двух состояний. Примеры: кнопки, концевые выключатели, нормально открытый датчик или нормально закрытый датчик — все они дают дискретный сигнал при срабатывании.
Дискретный выход что это? Это выход контроллера, который замыкает/размыкает цепь либо формирует логический уровень. Формы дискретных выходов: релейный сигнал, выход типа открытый коллектор или полупроводниковый транзистор. Каждый вариант имеет свои преимущества при подключении исполнительных устройств.
Что такое аналоговые входы и выходы
Аналоговые входы ПЛК принимают сигнал, пропорциональный измеряемой физике: ток 4-20 мА, напряжение 0–10 В и т. п. Аналоговый вход ПЛК обычно имеет обозначение AI (тип сигнала AI) и требует аккуратной настройки гальванической развязки и опорной клеммы COM.
Аналоговый выход формирует аналоговый выходной сигнал, служащий для управления приводами или преобразователями: например, аналоговый выход 0–10 В задаёт скорость привода, а токовый выход 4-20 мА даёт команду на клапан. Аналоговое управление — это когда регулирование идёт непрерывными величинами, а не простыми переключениями.
Подробно о дискретном входе: понятия и примеры
Дискретный вход контроллера это точка подключения, куда подаётся логический сигнал от датчика. Если говорить просто: дискретный вход что это такое простыми словами — «покажет, нажата ли кнопка». Такой вход регистрирует состояние и передаёт его в программу ПЛК.
Существуют специфические варианты: импульсный вход для подсчёта частоты и импульсов, дисковый вход (иногда встречается опечатка «дисковый вход» вместо «дискретный») и входы низковольтные или высоковольтные. Также часто встречается термин DI DO — это просто обозначение дискретных входов (DI) и дискретных выходов (DO).
Типы дискретных датчиков и подключение

Дискретный датчик это концевой выключатель, фотодатчик, геркон или датчик приближения, который выдаёт два состояния. Нормально открытый датчик — частый выбор на конвейерах: при срабатывании цепь замыкается и контроллер видит логическую единицу.
Подключение датчиков к ПЛК требует понимания клеммы COM что означает: обычно это общая клемма для групп входов, к которой подключается питание датчиков. Неправильное подключение COM и земли — частая причина «плавающих» сигналов и ложных срабатываний.
Дискретные выходы: особенности и варианты
Дискретный выходной сигнал — это команда на исполнитель, которую ПЛК формирует в двух состояниях. В промышленности распространены дискретные выходы релейные (реле внутри модуля) и полупроводниковые — транзисторные или «открытый коллектор».
Выход открытый коллектор или выход типа открытый коллектор — это полупроводниковый выход, который может «тянуть» линию к земле; для получения логического уровня часто нужен внешний источник питания. Выходы открытый коллектор удобны при коммутации разнообразных нагрузок, но требуют правильной схемы и подтягивающего резистора или источника питания.
Практическая заметка по дискретным выходам
Дискретный выход контроллера это чаще всего модуль контроллера или модуль дискретных выходов, интегрированный в rack или корпус. Модуль дискретных выходов это часть системы ввода-вывода, которую можно заменять и масштабировать по мере роста проекта.
Перед подключением исполнительного механизма важно проверить OUT на схеме что означает: обычно это пометка на плате, указывающая точку выхода сигнала. Я однажды подключил нагрузку к выходу без диода пляшущего искрения и получил подгоревшее реле — опыт дорого обошёлся, но научил проверять маркировку проводов.
Аналоговые интерфейсы: стандарты и обозначения
Интерфейс связи 4 20 мА — промышленный стандарт для передачи аналоговых сигналов на большие расстояния с устойчивостью к шумам. Токовый сигнал это надежный способ передать измерение от датчика до ПЛК: при обрыве линии ток ≈ 0 мА, что удобно для диагностики.
Обозначение аналогового сигнала обычно указывается в документации модуля: AI для аналогового входа, AO для аналогового выхода. Тип сигнала AI нужно выбирать в соответствии с подключаемым датчиком: токовый или напряженческий, с требованием к опорной земле и развязке.
Чем отличается аналоговый и дискретный вход
Аналоговый и дискретный вход в чем разница — в природы сигнала: аналоговый измеряет непрерывно меняющуюся величину, дискретный фиксирует состояния. Для регулирования процесса, где важна точность, нужен аналоговый ввод; для контроля допустимых границ — дискретный.
Аналоговый и дискретный вход в системах часто комбинируются: например, аналоговый вход ПЛК читает уровень жидкости, а дискретные входы отслеживают наличие крышки и аварийные контакты. Такое сочетание даёт и точность, и надёжность.
Схемы подключения: практические рисунки и пояснения
Схема подключения ПЛК зависит от типа входов и от того, как устроены датчики. При подключении датчика 4 20 мА к контроллеру важна схема подключения датчика 4 20 мА к контроллеру: токовая петля должна быть замкнута через вход с измерением тока или через внешний шунт, если контроллер принимает напряжение.
Для цифровых датчиков схема часто выглядит проще: общий провод (COM), плюс питания и сигнал указываются на клеммах модуля. Но и здесь есть подводные камни: уровни логики, присутствие общих цепей питания и необходимость разделения цепей управления и силовой части.
Типовые схемы и таблица соответствий
Ниже — короткая таблица, иллюстрирующая типовые сигналы и их назначение. Это не исчерпывающий список, но поможет сориентироваться при выборе модуля и при монтаже.
| Сигнал | Тип | Применение |
|---|---|---|
| 4–20 мА | Токовый аналог | Датчики уровня, расхода, давления на расстоянии |
| 0–10 В | Напряженческий аналог | Управление приводами, позиционирование |
| Релейный | Дискретный (реле) | Коммутация силовых цепей |
| Открытый коллектор | Дискретный (транзистор) | Интерфейс к внешним логическим уровням |
Таблица полезна для быстрого сравнения модулей аналоговых и дискретных входов, модулей дискретных выходов и модулей аналоговых выходов.

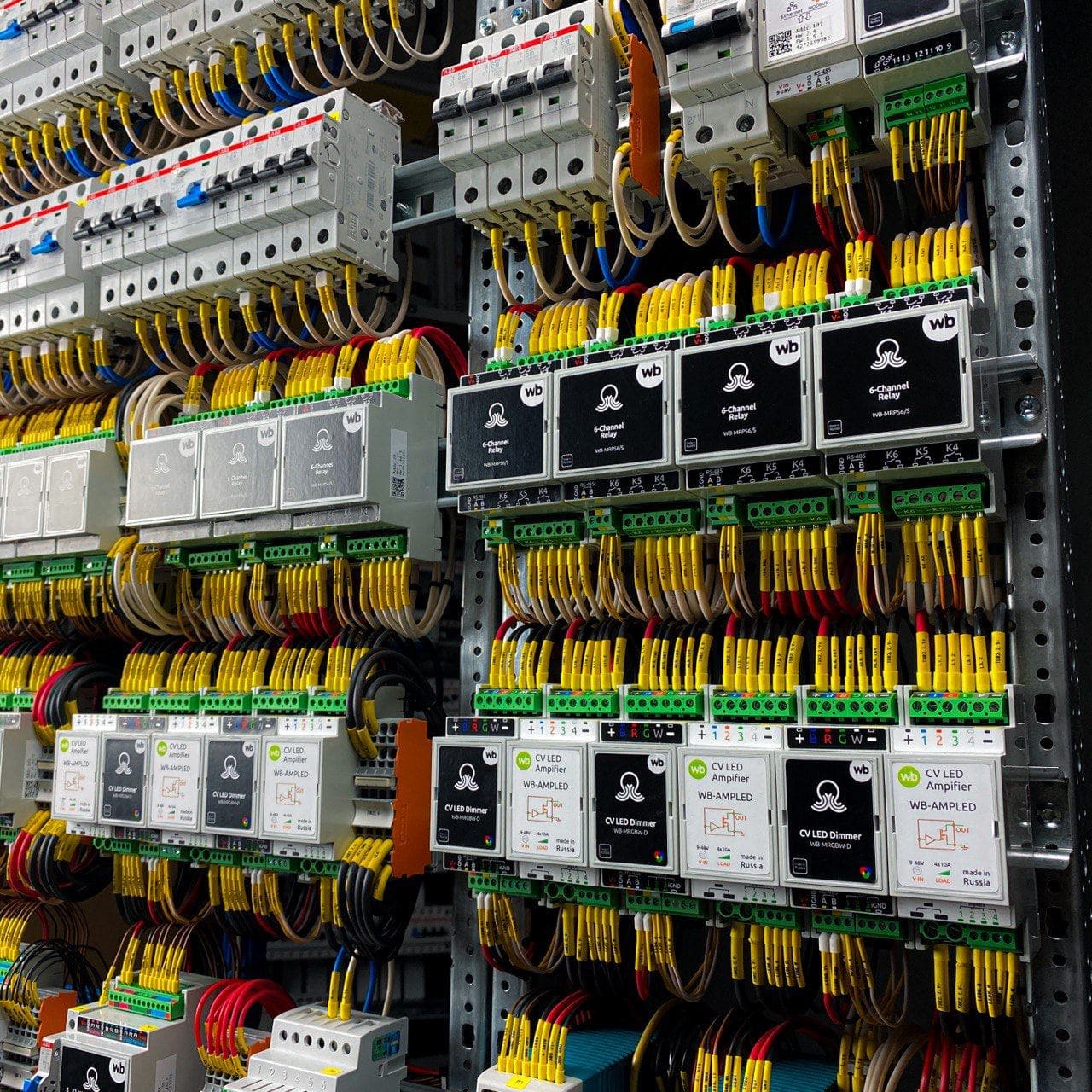

Модули ввода-вывода: как выбрать и подключить
Модуль входа выхода — это отдельная плата или модуль, расширяющий возможности контроллера. Модуль контроллера это физический элемент, который вы устанавливаете в rack или подключаете удалённо. Выбирают модули по типу сигнала: цифровые входы и цифровые выходы или аналоговые входы и аналоговые выходы.
Если нужен модуль аналоговых выходов, обратите внимание на разрешение (битность), точность и наличие опорной земли. Если планируется большое количество дискретных выходов — модуль дискретных выходов это стандартное решение, позволяющее централизовать коммутацию.
Вопросы совместимости и коммуникации
Интерфейс PLC что это? Это набор протоколов и физических сигналов, через которые контроллер обменивается данными с другими устройствами. В проектах часто используются Modbus, Ethernet/IP и Profinet, а также простые цифровые линии для копирования сигналов между ПЛК.
Как ПЛК подключиться к полю? Как подключиться к ПЛК — это про выбор линии связи и про понимание уровней сигналов. Для аналоговых и дискретных входов важно правильно подключить COM и землю, для сетевых интерфейсов — настроить параметры порта и адресацию устройств.
Практические рекомендации по монтажу и наладке
Первое правило: никогда не подавайте питание на входы до проверки схемы. Я видел проект, где аналоговый ввод был подключён к источнику питания вместо датчика — результатом стало повреждение модуля аналоговых выходов и долгий ремонт.
Уделяйте внимание опыту: правильная схема заземления, использование экранированных кабелей для аналоговых интерфейсов и установка защит от импульсных помех спасают проект от «плавающих» измерений и ложных срабатываний. Для токовых сигналов применяйте токовые трансформаторы и шунты при необходимости.
Типичные ошибки при подключении датчиков
Чаще всего встречаются следующие проблемы: перепутаны COM и земля, неправильно выбран тип входа (напряжение вместо тока), отсутствие подтягивающего резистора для открытого коллектора. Для дискретных датчиков также важно проверить, нормально открытый датчик или нормально закрытый датчик используется в программе.
Импульсный вход, если он нужен для счётчика, требует корректной развязки и фильтрации, иначе приходят ложные импульсы. Дискретный вход частотного преобразователя что такое — это разъём для считывания сигналов тахометра или внешнего пульса управления скоростью; он чувствителен к форме сигнала и уровню напряжения.
Безопасность, изоляция и защитные устройства
Защитные схемы — обязательны: варисторы, варисторные разряды, TVS-диоды и предохранители защищают входы и выходы от скачков и коротких замыканий. Особенно это важно для выходов, которые коммутируют индуктивные нагрузки.
Гальваническая развязка входа и выходов от силовых цепей помогает избежать проблем с земляными петлями: часто модули аналоговых входов ПЛК имеют опцию развязки, которую стоит включать при монтаже в шумной среде.
Как маркировать и документировать подключения
Обозначение аналогового сигнала и маркировка входов и выходов на схеме упрощают обслуживание. На каждом кабеле и клемме указывайте назначение: DI1, DO3, AI2, AO1, COM и т. п. Это экономит часы на отладке и снижает риск ошибки при техническом обслуживании.
Схема подключения ПЛК в проектной документации должна содержать легенду, где объяснено, как обозначается вход и выход, и какие уровни сигналов ожидаются. Это полезнее, чем устные пояснения и спасёт при смене персонала.
Типы контроллеров и их назначение
Контроллеры виды включают простые кнопочные контроллеры, дискретные контроллеры для логических задач и аналоговые контроллеры для регуляции. Выбор «какой контроллер» зависит от задач: нужен дискретный контроллер для последовательности операций или аналоговый контроллер для ПИД-регулирования температуры.
Кнопочный контроллер часто применяется в простых машинах, где логика задаётся аппаратно. Коммутационный контроллер ориентирован на управление силовыми цепями, а контроллер логический — на обработку булевой логики и алгоритмов управления.
Контроллер подключение и обслуживание
Контроллер подключение требует понимания модулей и интерфейсов: модуль входа выхода, модуль дискретных выходов это физическая часть, на которой монтируются клеммы. Правильная разводка и документация обеспечат лёгкую замену модулей при необходимости.
Контроллеры нужно периодически проверять: тестировать входы и выходы, проверять контактные гребёнки и состояние клемм. Особенно это важно в условиях сильной вибрации и пыли, где контакт может «расшататься» со временем.
Короткая глоссарий — быстрые ответы на вопросы
Ниже я собрал короткие определения, которые часто требуются на практике. Это поможет быстро вспомнить назначение терминов и не перепутать интерфейсы.
- DI DO — дискретные входы и дискретные выходы.
- Аналоговый вход ПЛК — принимает 4–20 мА или 0–10 В для измерения величин.
- Аналоговый выход — формирует токовый или напряженческий сигнал для управления приводом.
- Выход открытый коллектор — транзисторный выход, требующий внешнего питания.
- Релейный сигнал — дискретный выход, обеспечивающий гальваническую развязку.
- Клемма COM — общая клемма для группы входов/датчиков.
Этот список не покрывает все термины, но включает основные понятия, которые помогут сориентироваться при работе с ПЛК.
Заключительные практические советы
При проектировании системы заранее продумывайте, какие сигналы потребуются: аналоговое управление или управление дискретное, сколько точек AI и DI, AO и DO. Чёткое техническое задание позволит выбрать правильный модуль и избежать переделок при монтаже.
Наконец, тестируйте каждую точку при вводе в эксплуатацию: прозвоните клеммы, проверьте уровни сигналов, убедитесь в правильной работе нормы (нормально открытый датчик/нормально закрытый датчик). Маленькая проверка на старте экономит массу времени в будущем.
Если вы работаете на реальном объекте, начинайте с документации: обозначения входов и выходов, схема подключения ПЛК и таблица сигналов помогут быстро и безопасно подключить систему. Практика показывает, что внимание к мелочам и аккуратная маркировка уменьшают простои и упрощают обслуживание оборудования.
