Как собрать электрический щит и подружить его с Умным Домом

Надежный электрощит — это не коробка с автоматами, а понятная система, которая тихо держит на себе весь быт. Свет включается, датчики не чудят, техника переживает скачки и перегрузки, а вы не вспоминаете, где какой кабель. Сюда же без шума вписывается автоматика умного дома, и все начинает работать как одно целое.

Расскажу, как подойти к делу без суеты, не потерять детали и сделать сборку щита электрики и Умного Дома на уровне. Будет про проект щита, компоновку, схемы и реальные примеры, а еще — когда интеллекта в щите достаточно, а где лучше остановиться.

С чего начинается проект: логика и однолинейка

Любая сборка щитка для дома начинается с бумажной работы. Нужен проект щита с прозрачной структурой групп, сечений и защит. Добротный проект щита электрического экономит часы на монтаже и месяцы на эксплуатации.

Я делаю однолинейную схему щита электрического и добавляю таблицу нагрузок. Если это квартира, полезна схема электрощита для квартиры, где видны линии освещения, розетки по комнатам, кухня, санузел, техника с высокой мощностью. Для частного дома добавляется схема электрощита дома с уличными линиями, насосами, воротами и котельной.

Исходные данные и группировка

Посчитайте мощность и разделите линии так, чтобы отключение одной группы не оставляло дом в темноте. Схемы сборки электрощита для частного дома обычно выделяют отдельные автоматы на варочную панель, духовой шкаф, кондиционеры, стиральную и посудомоечную машины. В квартире держите в голове схему электрощита квартиры и оставляйте резерв по модулям.

Группы света с автоматами типа B, розетки — чаще C, кухня и санузлы — свои УЗО или дифы. Если планируется умный щит, заранее отметьте линии, которыми будет управлять контроллер или реле.

Однофазный или трехфазный ввод

Для большинства квартир подходит сборка однофазного щита для квартиры с автоматом 25–40 А и УЗО по группам. В частном доме встречается щит в частном доме на 3 фазы. Там критична равномерная балансировка фаз и корректная схема щита распределительного.

Типовые примеры электрощитов включают УЗО на каждую группу влажных зон, устройство защиты от импульсных перенапряжений, а на вводе селективное УЗО типа S. Схема вводного щита должна явно показывать заземление и нулевую шину.

Визуализация и подписывание

Перед сборкой удобно сделать визуализацию электрощита: расставить автоматы по DIN-рейкам в 2D, проверить, где поместятся реле и клеммы. Это снижает шанс, что что-то не войдет. Помогает модель электрощита в виде макета и даже простые наброски в таблице.

Фотографии готовых решений выручают на этапе планирования. Фото электрощита в квартире с похожими потребителями подсказывает порядок модулей и места для шин N и PE.

Комплектующие: что выбрать и как не перебрать

Комплектация щита электрического — это не только автоматы. Нужны клеммы, шинные мосты, гребенки, DIN-рейки, кабель-каналы, гофра, наконечники и маркировка. Все для сборки электрощитов выбирайте с учетом тока короткого замыкания и условий установки.

Производители разные: IEK, EKF, Schneider Electric, ABB, Hager, Legrand. Сборка щита IEK и решения EKF популярны благодаря доступности. EKF программа для сборки щитов и аналогичные конструкторы помогают с макетом и спецификацией, что ускоряет закупку.

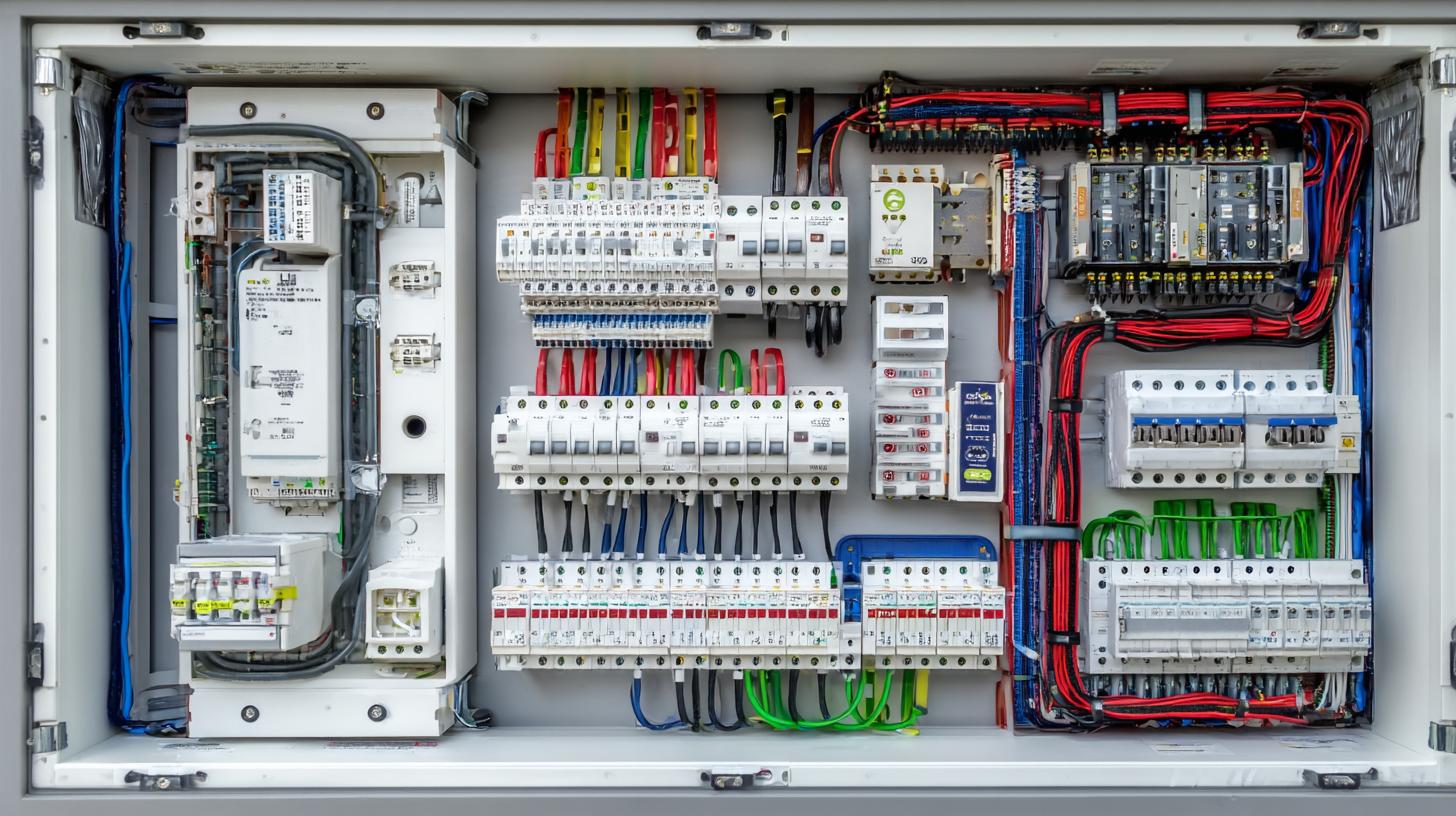

Щиток и корпус

Для квартиры удобен электрощиток в квартиру встраиваемый, если стены позволяют. В частном доме чаще ставят навесной металлический шкаф с запасом модулей и местом под слаботочку. Электрический щиток в доме держит перепады температуры и требует нормального IP.

Обращайте внимание на глубину корпуса и наличие съемных рамок. Щит электрика удобнее обслуживать, если клеммные ряды доступны без акробатики.

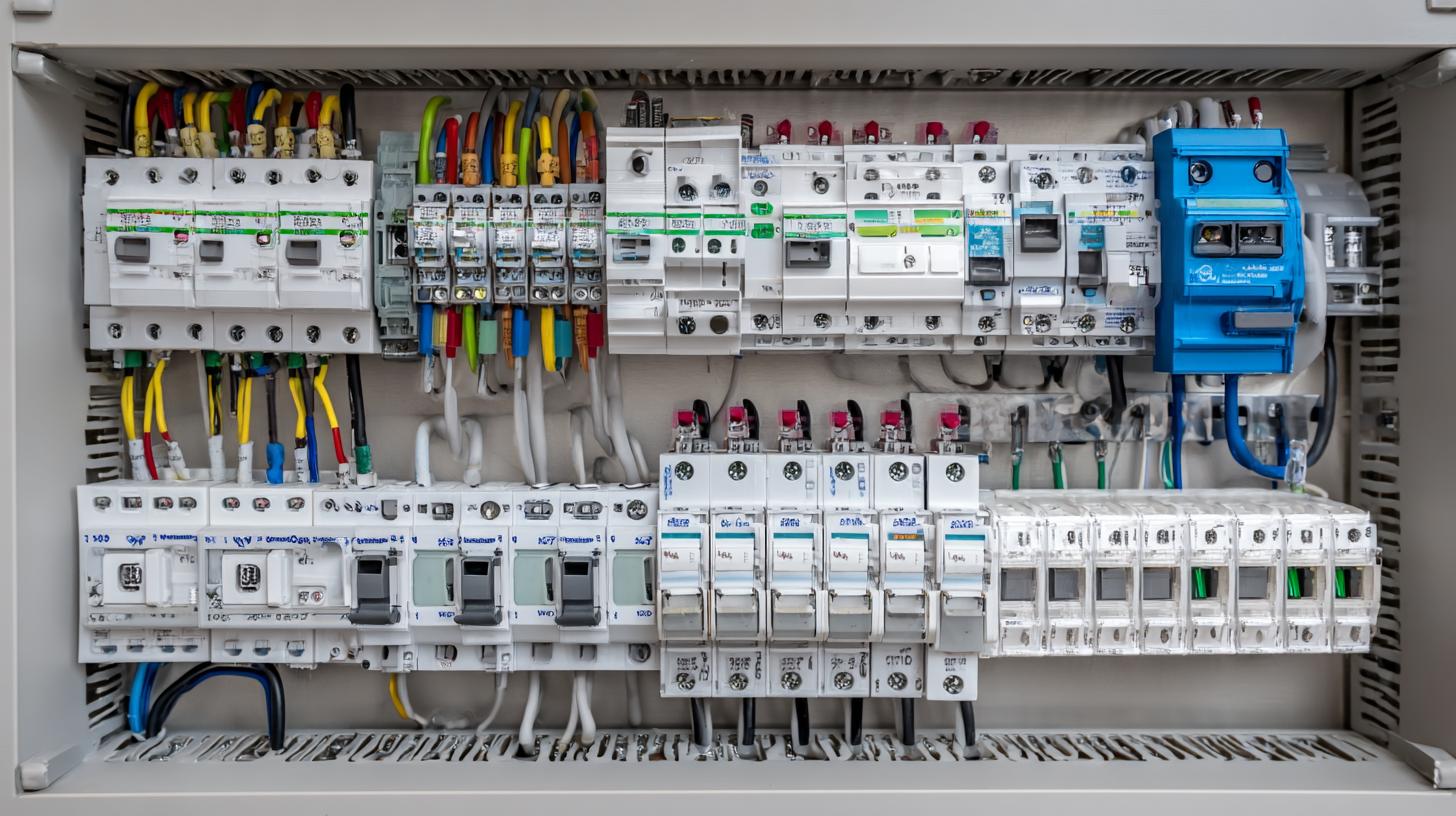

Автоматы, УЗО, дифавтоматы, реле

Сборка электрощита в квартире с УЗО и автоматами — базовый стандарт. Для влажных зон лучше тип A, номиналы подбираются по нагрузке и кабелю. На особо ответственные линии подойдут дифавтоматы, чтобы не городить связки автомат плюс УЗО.

Добавьте реле контроля напряжения и устройство защиты от импульсных перенапряжений. В частном доме полезны контакторы для тяжелых нагрузок и схема щита управления освещением для наружки.

Защита и распределение по группам

Правильная сборка щитка в квартире — это баланс удобства и селективности. На ввод ставят автомат с нужной отключающей способностью, ниже — устройства дифференциальной защиты и группы. Схемы расключения щитов лучше хранить вместе с паспортом жилья.

Для кухни нужно минимум две розеточные группы, свет отдельно, варочная отдельно. В санузле — розетки через УЗО и понижающий трансформатор для зеркала или подсветки, если требуется.

Опорная таблица номиналов

Номиналы подбираются по расчету. Если сомневаетесь, проверьте таблицы производительностей автоматов и условия прокладки. Схема щитка в квартире с пояснениями поможет не промахнуться.

Монтаж и компоновка внутри шкафа

Как собирать электрощит, чтобы потом не вспоминать, где чей ноль. Держите группировку: ввод, учет, защита от перенапряжения, дифзащита, группы. Модульная структура делает обслуживание понятнее и ускоряет поиск неисправности.

Компоновка электрощита в квартире должна оставлять место под резервные модули и клеммники. Щиток электрический в доме берите шире, чем нужно сегодня.

Порядок работ

Сначала примерка корпуса и DIN-реек, затем установка аппаратов, после — разводка шин и подводов. Электрощиток разводка по цветам и маркерам снижает ошибки. Используйте наконечники и маркировочные бирки.

Сборка простого электрощита на столе перед монтажом помогает отловить несостыковки. Электрический щиток схема подключения прикладывается к дверце, чтобы любой мог разобраться.

Силовая и слаботочная части

Разносите по секциям и по дверям, если позволяет корпус. Сборка слаботочного щита для интернета и ТВ в отдельной нише решает половину проблем. Расключение слаботочного щита делайте на патч-панели или клеммах с подписью.

Устройство электрощитка в квартире нередко объединяет силовую и автоматику. Важно, чтобы слабый ток не проходил рядом с силовыми шинами и не ловил наводки.

Расключение и маркировка

Расключение щитка — кропотливая часть. Шины PE и N разводят по группам, а на каждую линию ставят свою клемму. Расключка щита электрического выходит аккуратной, если есть запас длины и нормальные стяжки.

Распайка щита электрического со стороны выглядит скучно, но за ней стоят часы педантичной работы. Привычка подписывать все клеммы и кабели экономит время при любых переделках.

Умный дом в щите: как встроить автоматику без хаоса

Электрическая схема умного дома должна быть частью проекта, а не придатком. Подумайте, какие линии будут управляться релейными модулями, где нужны диммеры, а где достаточно сухих контактов. Электрощит умного дома берет на себя распределение питания реле, резерв, интерфейсы и защиту.

Для меня электрощит для умного дома — это гибрид: обычные автоматы и УЗО плюс модули управления и шины связи. Так упрощается сервис, а сценарии остаются гибкими.

Платформы и интерфейсы

Умный дом электрика работает стабильно, если сеть и питание контролируются централизованно. KNX хорош дисциплиной, Modbus на DIN рельсах удобен для инженерки, Zigbee и Wi‑Fi подойдут для точечных задач. На чем собрать умный дом решает бюджет и надежность инфраструктуры.

Схема щита умного дома учитывает питание резервных источников, сегментацию шин и клемм. Щит умного дома и щиток умного дома держат разные роли, но в одном корпусе уживаются при грамотной компоновке.

Сценарии и управление освещением

Сборка щита управления освещением дает центральное управление группами света, шторами и уличным светом. Схема щита управления отрабатывает и логику аварийного включения. В реальных проектах полезно оставлять отдельную группу света без автоматики на случай сбоев.

Щит для умного дома удобен, когда диммеры и релейные блоки на DIN, а выключатели работают как кнопки. Тогда сценарии меняются без штробления стен.

Практика: как собрать электрический щит аккуратно

Как правильно собирать электрический щит в квартире и доме. Делайте подводы сверху, отводы снизу, а гребенки ставьте согласно токам и полюсам. На вводе — изолированные шины, чтобы исключить случайный контакт.

Сборка щита электрического для квартиры не терпит спешки. Обжим гильз, проверка затяжки и термокамера при первом запуске сильно помогают. Модуль в электрическом щите — это не просто устройство, а часть цепочки безопасности.

Короткий чеклист

• Проверить однолинейку и монтажную схему щита.
• Развести N и PE по разным шинам.
• Использовать УЗО тип A в зонах с электроникой.
• Оставить 15–25 процентов резерва модулей.
• Подписать клеммы, автоматы и линии четко и единообразно.

Схема расключения щитка хранится и в бумаге, и в электронном виде. В проекте отмечают, где подключение к электрощитку для новых линий.

Из практики: квартирный щит и дом на 220

Однажды делал сборку квартирных щитов в доме с тонкими перегородками. Пришлось брать низкий корпус и два ряда модулей. Электрощиток для квартиры схема была простой, но времени ушло на аккуратную разводку и подписи.

В частном доме собирал электрический щит своими руками для частного дома по просьбе друга. Схема щитка в частном доме на 220 Вольт выглядела классически, но добавили резерв под генератор. Домой щит привез заранее собранным и тестированным на столе.

Освещение и розетки по зонам

Собранный электрический щит в квартире съел три ряда модулей, но оставил запас для умных модулей. Электрощиток в квартире схема подключения получилась гибкой — кухня и санузел на отдельные дифы, освещение на общий УЗО. Схема подключения квартирного щитка висит на внутренней стороне дверцы.

Квартирный щиток со счетчиком и автоматами закрылся без натяга, кабели легли без заломов. Схема щитка в квартире помогает любому мастеру быстро разобраться без звонков автору.

Частые ошибки и как их избежать

Первая ошибка — недооценить размеры. Сборка электрощита для квартиры 220в впритык обречена на теплые автоматы и неудобство. Вторая — общий ноль на разные УЗО. Третья — отсутствие защиты от перенапряжения в домах с нестабильной сетью.

Подключение щитка с автоматами в частном доме проверяйте поэтапно. Сначала ввод, потом каждая группа отдельно. Электрощит в квартире своими руками лучше тестировать лампами накаливания и нагрузочными резисторами, а не дорогостоящей техникой.

Инструменты и программы, которые реально помогают

Программа для сборки щита ускоряет подготовку, особенно если нужно посчитать тепловыделение и запасы модулей. Программа по сборке электрических щитов и программа для электрощита наполнение собирают спецификацию. Есть приложение для сборки электрощита на андроид для быстрых заметок.

Люблю конструктор электрического щита и конструктор электрощитка за то, что они визуально показывают компоновку. Онлайн сборка щита электрического и сборка щитов онлайн удобны, когда нужно обсудить вариант с заказчиком. Электрощит собрать онлайн не заменяет руки, но ошибиться с количеством модулей уже сложнее.

Типовые схемы на заметку

Схема электрического щита для квартиры обычно строится вокруг групп света и розеток с общим УЗО. Схема электрического щита для дома добавляет уличные цепи, котельную и насосы. Схема электрощита распределения отражает, как линии расходятся по клеммам и автоматам.

Монтажная схема щита нужна монтажнику на объекте. Схемы расключения щитов помогут при сервисе через годы. Электросхема щитка дополняется легендой обозначений, чтобы любой понял, где что.

Учет и ввод

Схема щита вводного прописывает расположение счетчика, вводного автомата, реле контроля напряжения и SPD. Щиток электрический квартирный схема показывает границу балансовой принадлежности. Установка щита электрического согласуется с нормативами и требованиями сетевой организации.

Щиток электрический устройство внутри не должно мешать доступу к счетчику. Когда проектируете проект электрического щита, подумайте о пломбировании и каналах доступа.

Фирменные решения и совместимость

Щиты электрические сборка у брендов отличается клеммами, шириной модулей и аксессуарами. Сборка щита электрического с гребенками одного производителя экономит время и смотрится аккуратно. Электрические щиты сборка может быть смешанной, но следите за совместимостью шин и крышек.

Проект электрического щита для частного дома нередко включает шкаф автоматики и управления насосами. Сборка щитов автоматики и управления просит место под реле, клеммы и кросс-модули. Схема щита управления должна предусматривать ручной режим на случай сбоев автоматики.

Тепло, кабели, изоляция

Старайтесь не перегревать щит плотной компоновкой. Равномерно расставляйте тепловыделяющие модули и оставляйте вентиляционные зазоры. Электрощиток схема подключения учитывает длину перемычек и их сечение.

Кабели подписывайте с двух сторон. Разводка щитка в доме аккуратнее получается через клеммы на DIN, чем при прямых вводах в автоматы. Устройство электрического щитка в квартире выигрывает от модульных клемм с мостами.

Интеграция с генератором и ИБП

Для дома полезно предусмотреть реверсивный рубильник и отдельные линии жизнеобеспечения. Схема электрощита дома с генератором включает блокировку встречного включения и сигнализацию. Электрощит дома обязан явно разделять сети и иметь понятные подписи.

При использовании ИБП для сети света или роутера проверьте совместимость с УЗО и характер нагрузки. Схемы электрощитов в таких случаях пополняются байпасом и защитой от перегрузки.

Подготовка и тестирование

Перед запуском проверьте затяжку, фазировку, отсутствие петель на N и обесточьте лишнее. Сборка щита электрического 220 вольт для квартиры любит тест под рабочей нагрузкой и теплопроверку. Щиток подключение делайте пошагово, чтобы сразу видеть аномалии.

Собранный электрощиток фотографируйте вместе с схемой и легендой. Электрощит проект храните в облаке и на бумаге, чтобы доступ был всегда.

Как собрать электрощит с оглядкой на будущее

Оставляйте запас модулей, пустые клеммы, несколько незадействованных линий для расширения. Как собрать электрощит в квартире без ломки стен через год. Ставьте большие корпуса, прокладывайте дополнительную гофру к ключевым точкам.

Схема в электрощите обновляется после каждого изменения. Сборка щита электрического программа помогает поддерживать актуальный перечень модулей и линий.

Короткий разбор популярных запросов и формулировок

Иногда формулировки пугают, но смысл один. Как собрать электрический щит, как собрать щит электрический или как самому собрать электрощит — речь идет о том, чтобы сделать аккуратный и безопасный монтаж. Как правильно собрать щиток электрический на 220 в квартире и как правильно сделать щиток электрический в доме звучит по-разному, но шаги совпадают.

Схема сборки электрощита, схема щитка в доме, схема щита электрического и схема электрического щитка — это разрезы одного и того же процесса. Примеры сборки электрощитов для частного дома полезно держать под рукой, чтобы не изобретать велосипед.

Еще немного терминов в контексте

Собрать щиток и собрать электрощит — разные по масштабу задачи, но подход похож. Для сборки электрощита и для сборки электрощита для дома нужен список материалов, инструменты и схема. Электрощиток как собрать и как собрать электрическую часть умного дома — про аккуратность рук и ясность головы.

Сборка щитка для частного дома на 220 своими руками требует внимательности и времени. Как собирать щит электрический по уму — это про четкую маркировку и документирование. Электросхема щитка и схема щита квартирного помогают избежать путаницы.

Примеры и личные наблюдения

В одном проекте заказчик попросил щиток для умного дома с запасом на 30 процентов. Сборка щитов умного дома получилась чистой, потому что мы заранее определили интерфейсы и оставили кросс для расширения. Щит умного дома упростил сценарии и разнес питание по зонам.

В другом случае понадобилась сборка щита управления воротами и подсветкой участка. Схема щита управления освещением дала возможность дежурной подсветки и ночного режима. Прошло два года, и мы просто добавили два модуля без переделок.

Нюансы квартирной сборки

Сборка квартирного электрощитка часто упирается в размеры ниши и нормы по расположению счетчика. Сборка электрощитов в квартире своими руками требует терпения, но она выполнима при наличии хорошего плана. Электрощиток в дом и электрощиток в квартиру — это похожие задачи с разным масштабом и средой.

Схема сборки электрощита в квартире с УЗО и автоматами и схема сборки щитка на 220в в частном доме не идентичны, но принципы близки. Правильно выбранные номиналы, четкие линии, подписанные клеммы и запас модулей — вот что делает результат удобным.

Небольшая шпаргалка по онлайновым инструментам

Собрать щиток онлайн и собрать щиток онлайн электрический — отличная разминка перед реальной работой. Сборка щитка онлайн и сборка электрощита онлайн позволяют прикинуть габариты и взаимное расположение модулей. Электрощит собрать онлайн и собрать щит электрический онлайн экономят время на перепроектировании.

Приложение для сборки электрощита и программа для сборки электрического щитка пригодятся для расчета ведомостей. Программа для сборки щита помогает оценить бюджет и время. Конструктор щита сокращает количество ошибок на площадке.

Детали, которые спасают нервы

Щиток электрический собрать стоит только из проверенных компонентов. Электромонтаж щита с обжимом, гильзами и гребенками дает чистый вид и надежность. Схема щита электрического держите на бумаге под крышкой.

Сбор электрощитка в квартире и собираем щиток в квартире своими руками — это про культуру монтажа. Схема электрощита распределения для квартиры помогает разнести нули и земли по местам. Устройство электрического щитка и устройство электрощитка в квартире выглядят простыми только после хорошей подготовки.

Когда нужен отдельный шкаф

Если у вас насосы, теплые полы, вентиляция и уличное освещение, лучше выделить второй корпус. Сборка щитов автоматики и управления разгружает основной шкаф и снижает шум в проводке. Щиты электрические сборка по двум корпусам упрощают диагностику.

В таких случаях схема щита управления разрабатывается отдельно, а схема щита квартирного остается прежней. Проект щита электрического фиксирует связи между шкафами.
