Расстояние между силовыми и слаботочными кабелями: нормы ПУЭ и практика для дома и квартиры

Правильное расстояние между силовыми и слаботочными кабелями — это та деталь, от которой зависит, будет ли Ваш интернет стабильным, картинка на телевизоре чистой, а умный дом — предсказуемым. Большинство проблем со связью и помехами возникает именно из-за того, что на этапе монтажа кабели разных типов расположили слишком близко друг к другу. Хорошая новость в том, что разобраться в правилах несложно, а сделать всё корректно — вполне реально, если знать нормы и логику.

В этой статье разберём, что говорят нормы ПУЭ, какие расстояния держать на практике, можно ли вести слаботочку рядом с электрикой и как не допустить типовых ошибок. А если Вы планируете монтаж умного дома — подскажем, как подобрать проверенного исполнителя через наш сервис.

Коротко: минимальные расстояния — таблица-шпаргалка

Если нужен быстрый ответ, держите главное в виде таблицы. Её удобно сохранить и показать монтажнику. Ниже по тексту каждая строчка разобрана подробно.

Главная логика проста: чем длиннее провода идут «бок о бок» и чем выше нагрузка на силовой кабель, тем больше должен быть отступ. Короткое пересечение под прямым углом почти безопасно. Длинная совместная трасса в полметра — уже зона риска. Дальше объясним, почему.

Что такое слаботочка и до скольки вольт она считается слаботочной

Прежде чем говорить о расстояниях, стоит договориться о терминах. Когда речь идёт про слаботочные и силовые сети, всю электрику в доме делят на два больших лагеря. Силовые сети несут мощность: розетки, освещение, плита, бойлер — всё, что работает на 220 или 380 вольт. Слаботочные сети передают информацию и сигналы: интернет, телевидение, домофон, сигнализация, датчики умного дома.

Частый вопрос: слаботочка до скольки вольт вообще считается слаботочкой? Единой жёсткой цифры в законодательстве нет, но на практике сложился понятный ориентир. Слаботочка сколько вольт «терпит»? Обычно к слаботочным относят системы с напряжением до 50 вольт, а чаще речь идёт о значениях поменьше — 5, 12, 24 или 48 вольт. Если по проводу передаётся не мощность, а информация, и напряжение невелико — перед Вами слаботочка. Телефонная линия при вызове может кратковременно выдавать больше, но это исключение, которое сути не меняет.

Почему это важно? Из-за разной природы этих сетей и возникает весь вопрос с расстояниями. Силовой кабель создаёт вокруг себя электромагнитное поле — своего рода невидимую рябь. Слаботочный провод, лежащий рядом, эту рябь «ловит», и в нём наводится паразитный сигнал — помеха. Для лампочки такая наводка — пустяк. Для тонкого сигнала в витой паре или линии датчика — уже проблема.

Слаботочные кабели: виды и зачем их так много

Слаботочные кабели, виды которых полезно знать перед ремонтом, заметно отличаются устойчивостью к помехам — и ниже разберём, какие бывают слаботочные кабели, виды их и характер. Перечислим основные слаботочные кабели и их виды.

• Витая пара (UTP/FTP/STP) — основа компьютерных сетей и значительной части умного дома. UTP без экрана наиболее уязвима к наводкам, FTP и STP с экраном держатся увереннее.
• Коаксиальный (ТВ и антенный) кабель — несёт телевизионный и спутниковый сигнал. Имеет собственный экран, но наводки всё равно умеет ловить.
• Телефонный кабель — классическая «лапша» и более современные варианты.
• Сигнальный и шлейфовый кабель — для охранной и пожарной сигнализации, датчиков.
• Кабели шин умного дома — например, для протоколов KNX или интерфейса RS-485, по которым «общаются» между собой устройства автоматизации.

Каждый из этих типов по-своему реагирует на соседство с силовой линией. Поэтому единого ответа «отодвинь на 30 см и спи спокойно» не существует — всё зависит от того, что именно прокладывается и в каких условиях.

Можно ли прокладывать слаботочку вместе с электрическим кабелем

Это один из самых частых вопросов. Можно ли слаботочку проводить вместе с электрокабелем — то есть в одном пучке, в одной трубе, в одной штробе? Ответ прямой: нет. Совместная прокладка силовых и слаботочных кабелей в одном канале — плохое решение, и грамотный монтажник на такое не пойдёт.

Причин две, и обе серьёзные.

Первая — помехи. Силовой кабель работает как источник той самой электромагнитной «ряби». Если положить витую пару вплотную к кабелю питания, рябь будет постоянно «накрывать» сигнал. На практике это выливается в просадки скорости интернета, обрывы связи, зависающие камеры видеонаблюдения и датчики умного дома, которые срабатывают без причины. Коварство в том, что проблема проявляется не сразу — система может месяцами работать «почти нормально», а потом начать капризничать, и причину придётся искать долго.

Вторая причина — безопасность. Силовые и слаботочные сети живут по разным правилам в части изоляции и защиты. Если в силовом кабеле случится короткое замыкание или пробой, соседний слаботочный провод, лежащий вплотную, может оказаться под опасным напряжением. А к слаботочке люди относятся беспечно — берутся за неё голыми руками, не думая об опасности. Поэтому совместная прокладка — это вопрос не только качества сигнала, но и безопасности.

Почему нельзя класть всё в одну штробу

Логичное продолжение: можно ли в одну штробу укладывать несколько кабелей? Если речь о нескольких силовых — при соблюдении правил это допустимо. Но смешивать в одной штробе силовые и слаботочные провода не стоит. Штроба — узкий канал, где провода идут вплотную на всём протяжении стены, иногда метрами. Это худший сценарий для наводок: максимальная длина соседства при минимальном расстоянии.

Частое возражение: «там всего пара метров, ничего не будет». Иногда действительно ничего не будет — особенно если силовая линия маломощная, а слаботочка экранированная. Но это лотерея. Зачем в неё играть, если можно проложить рядом, но в отдельных каналах, и забыть о проблеме? Правильное решение — две параллельные штробы с отступом либо разные трассы. Чуть больше работы на этапе монтажа экономит годы возможных проблем.

Расстояние между силовым кабелем и слаботочными — что говорит ПУЭ

Теперь о нормативной базе. Главный документ в России — ПУЭ, Правила устройства электроустановок. Именно там прописаны требования к прокладке силовых и слаботочных кабелей, на которые ссылаются проектировщики и монтажники. ПУЭ прокладка силовых и слаботочных кабелей описывает достаточно подробно, и ориентироваться проще всего так: ПУЭ расстояние между силовыми и слаботочными кабелями задаёт через минимальные отступы в свету, которые разберём ниже.

Важная оговорка для контекста. Многие цифры в ПУЭ — например, расстояние между силовым кабелем и кабелем связи в 500 мм — относятся к мощным линиям, проложенным в земле, к промышленным масштабам и напряжениям в киловольты. Это не значит, что в квартире между интернет-кабелем и розеточной линией нужно держать полметра. Бытовые расстояния скромнее, и об этом — ниже. Но логику норм полезно понимать, чтобы знать, откуда берутся цифры.

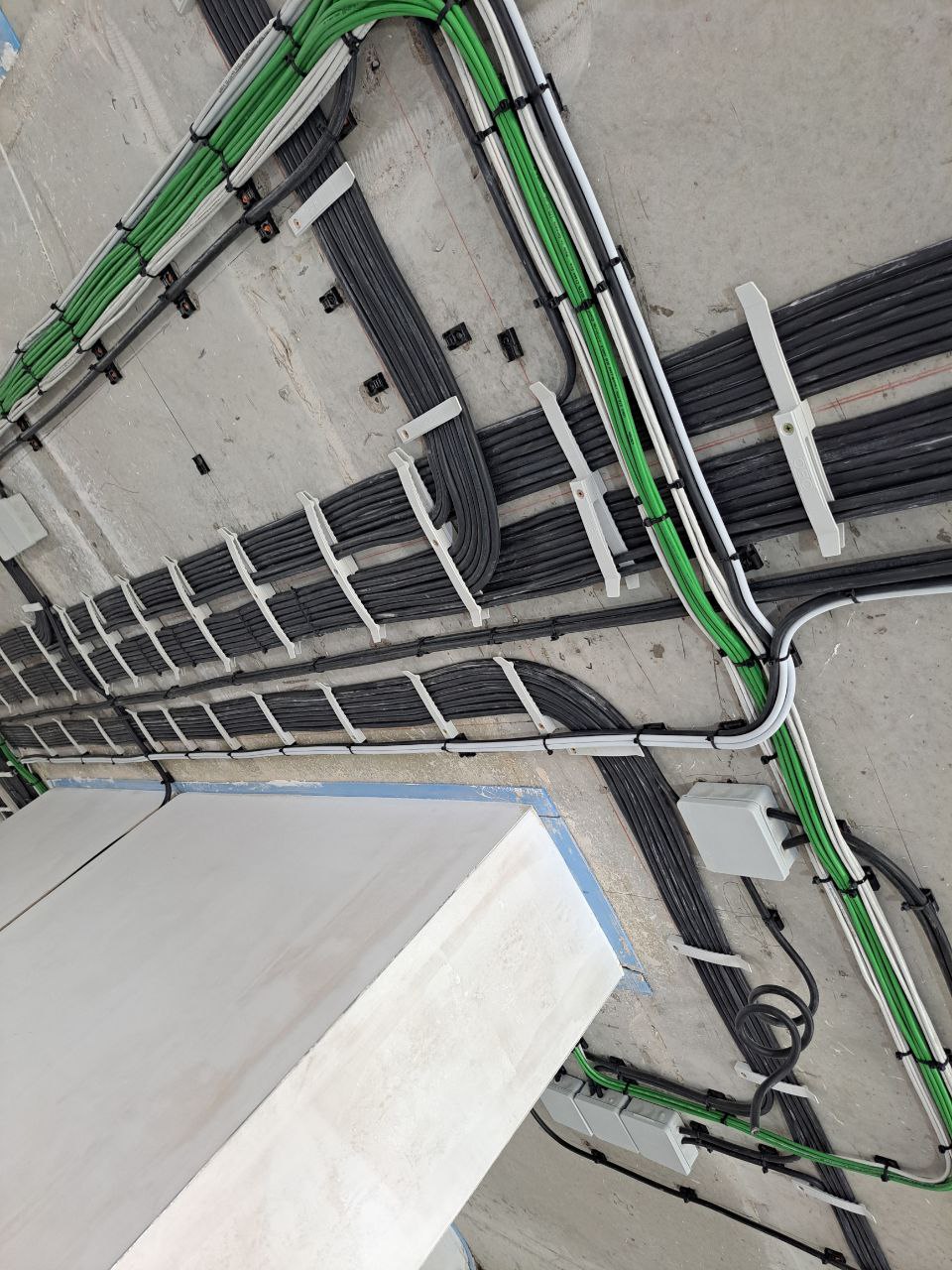

Параллельная прокладка: какое расстояние держать

Параллельная прокладка силовых и слаботочных кабелей — это когда провода идут рядом, в одном направлении, на протяжённом участке. Здесь наводки набирают максимальную силу: чем дольше провода «общаются», тем сильнее силовая линия влияет на слаботочную.

По нормам ПУЭ для линий в земле расстояние между силовыми кабелями до 10 кВ должно быть не менее 100 мм, а расстояние между силовым кабелем и кабелем связи — не менее 500 мм. Это прописано в пункте 2.3.86. Расстояние от слаботочных кабелей до силовых при параллельной прокладке в промышленных условиях выводится именно из этой логики.

В быту — в квартире, доме, офисе — расстояние от силовых до слаботочных кабелей ПУЭ напрямую так жёстко не нормирует, и здесь работает здравый смысл вместе с современными стандартами. Практическое правило: минимум 50 мм, а лучше держать витую пару и силовой кабель на расстоянии 100–200 мм друг от друга, если они идут параллельно сколько-нибудь заметный участок. Расстояние между витой парой и силовым кабелем в 15–20 сантиметров на длинной трассе снимает практически все вопросы по помехам.

Пересечение силовых и слаботочных кабелей

Пересечение слаботочных и силовых кабелей — совсем другая история, и пугаться его не нужно. При пересечении провода контактируют буквально в одной точке, и время «общения» сводится к минимуму. Поэтому пересечение силовых и слаботочных кабелей разрешено и считается нормальной практикой — но при одном условии: пересекаться они должны под прямым углом, под 90 градусов. Так зона взаимного влияния становится наименьшей.

Для подземных линий ПУЭ требует ещё и разделяющий слой между кабелями в месте пересечения, причём кабели связи должны располагаться выше силовых. В быту достаточно следить, чтобы провода в точке пересечения не лежали вплотную и параллельно длинным куском, а действительно пересекались крестом. Простое правило: параллельно — плохо и долго, крестом — быстро и безопасно.

Важно: ПУЭ местами устарел — что действует сейчас

Об этом моменте многие справочники умалчивают. Прокладка силовых и слаботочных кабелей ПУЭ во многом описана нормами, которые писались под реалии семидесятых годов прошлого века. Прокладка слаботочных и силовых кабелей ПУЭ регламентирует ещё и через пункты о совместном размещении проводов: ПУЭ совместная прокладка силовых и слаботочных кабелей в одном канале, как правило, не приветствует. Эксперты по стандартизации прямо признают: ряд глав ПУЭ устарел, и применять их следует лишь в той части, которая не противоречит более свежим документам.

Что пришло на смену? Сегодня действуют ГОСТ Р 50571.5.52-2011 (выбор и монтаж электропроводок) и СП 76.13330.2016 (электротехнические устройства). В этих документах требования к прокладке учитывают современные материалы, реальную плотность застройки и актуальные методы монтажа. Поэтому, когда говорят «по ПУЭ положено столько-то», грамотный специалист сверяется и с этими стандартами. Именно это отличает профессиональный подход от заученной пары цифр.

Многих смущает упоминание пункта 2.1.16. Прокладка силовых и слаботочных кабелей ПУЭ 2.1.16 — это про общие требования к электропроводкам и совместной прокладке проводов разного назначения. Пункт регулирует, какие цепи можно вести вместе, а какие — раздельно. Вывод тот же: силовые и слаботочные линии — в разные каналы.

Конкретные случаи: отвечаем на частые вопросы

Теория важна, но обычно нужны ответы под конкретную ситуацию. Соберём самые частые вопросы.

Витая пара рядом с силовым кабелем 220 вольт

Можно ли прокладывать витую пару вместе с электрическим кабелем — то есть в одной связке? Нет. Витая пара рядом с силовым кабелем 220 вольт, если они идут вплотную и параллельно, почти гарантированно даст наводки: упадёт скорость, появятся обрывы, особенно на гигабитных сетях. Можно ли UTP кабель прокладывать рядом с электрическим? Рядом — да, но с отступом. Держите между ними хотя бы 50 мм, а на длинных параллельных участках — 100–200 мм. Если совсем нет места развести их в стороны, выручает экранированный кабель (FTP/STP) — экран принимает удар на себя. Но даже экран не отменяет правила: чем дальше, тем спокойнее.

Интернет-кабель рядом с электропроводкой

Вопрос-близнец: можно ли интернет кабель прокладывать рядом с электрическим проводом? По сути интернет-кабель — это и есть витая пара, поэтому ответ тот же. Рядом — допустимо, вместе в одном канале — нет. Соблюдайте отступ, пересекайте силовые линии под прямым углом — и связь будет работать стабильно. Нередко «необъяснимо медленный интернет» лечится простым переносом кабеля на 15 сантиметров в сторону от силовой трассы.

ТВ и антенный кабель рядом с проводкой и в штробе

С телевидением история похожая, хотя коаксиальный кабель за счёт собственного экрана держится чуть увереннее витой пары. Можно ли тв кабель прокладывать вместе с электрическим проводом? В одном пучке — не нужно, появятся помехи на картинке: рябь, «снег», артефакты на цифровых каналах. А можно ли прокладывать антенный кабель рядом с электрическим в штробе? В одной штробе вплотную — нет, по тем же причинам, что и с витой парой. Рядом, с отступом и в отдельном канале — пожалуйста. Коаксиал прощает чуть больше, но рисковать не стоит.

Правила прокладки слаботочки в умном доме

Умный дом стоит на слаботочных сетях: по ним идут команды, питание датчиков, сигналы от выключателей и сцен. Здесь правила прокладки слаботочных кабелей становятся вдвойне важными, потому что цена ошибки выше — глючащий умный дом раздражает сильнее, чем медленный интернет.

Шины умного дома и питание датчиков

Многие системы автоматизации построены на шинах — магистральных линиях, по которым устройства обмениваются данными. Популярные примеры — KNX и интерфейс RS-485. По таким шинам идут слабые сигналы, и они крайне чувствительны к электромагнитным наводкам от силовых линий. Поэтому прокладка силовых и слаботочных кабелей в умном доме планируется заранее, ещё на этапе проекта: шинные и сигнальные линии разводятся по отдельным трассам, подальше от мощных потребителей вроде электроплиты, бойлера или тёплого пола.

Питание датчиков — отдельная тема. Линии 12 или 24 вольт к датчикам движения, протечки, дыма тоже относятся к слаботочке и тоже не любят соседства с силовыми кабелями. Если датчик «врёт» или срабатывает без причины, в первую очередь стоит проверить, не идёт ли его линия впритирку к силовой.

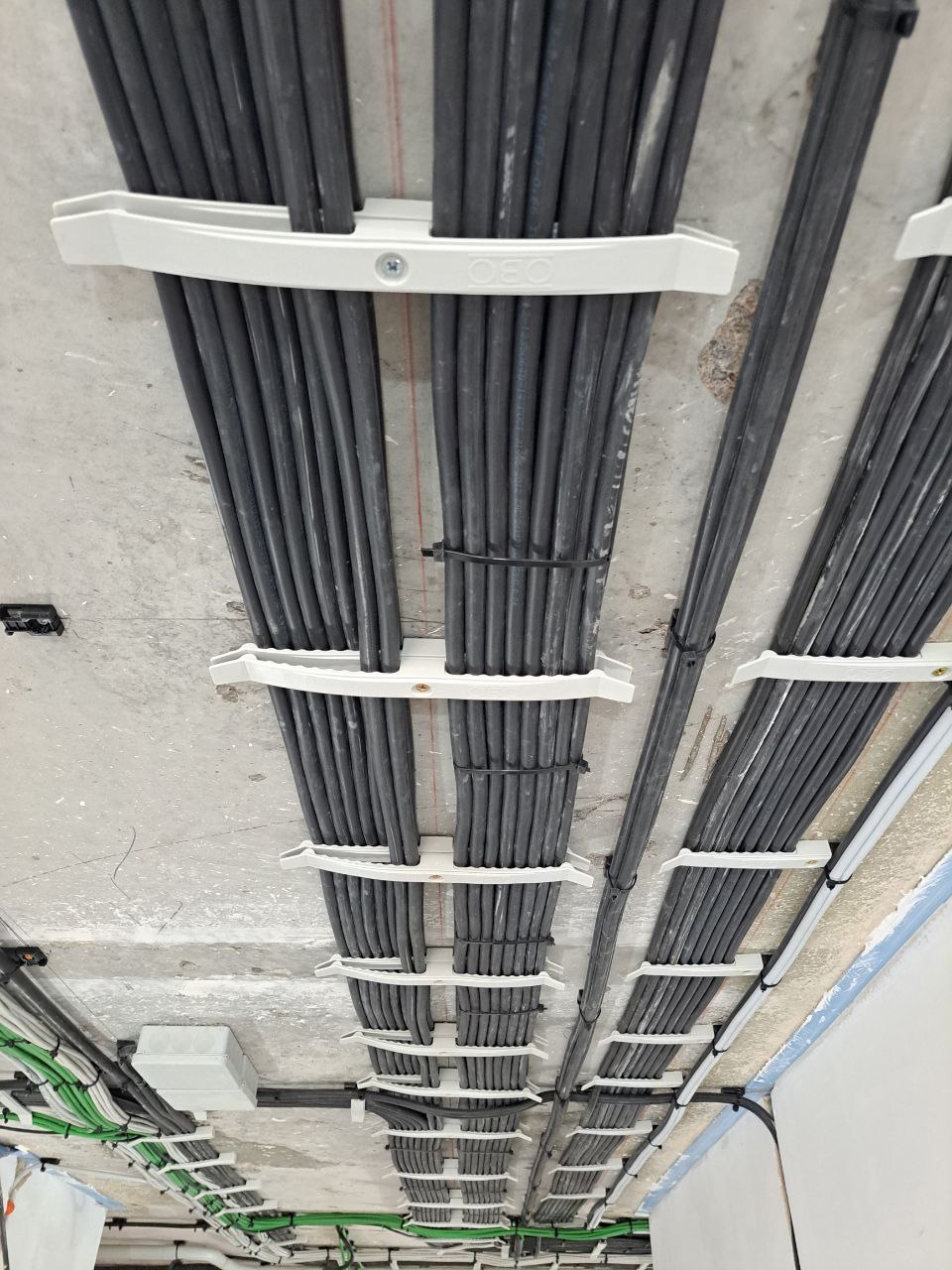

Лотки и короба: как разделять слаботочку и силовые

В крупных системах кабели прокладывают не в штробах, а в лотках и коробах. Возникает резонный вопрос: какое нужно расстояние между силовым и слаботочным лотком? Идеально — развести их в отдельные лотки с отступом не менее 50 мм. Если же по проекту силовые и слаботочные кабели идут в одном лотке (так иногда экономят место), между ними обязательно ставят глухую разделительную перегородку — металлическую или пластиковую секцию, которая физически делит лоток на два отсека. Перегородка частично экранирует наводки и решает вопрос безопасности. Без неё совместная прокладка в одном лотке недопустима.

Типовые ошибки монтажа и чем они грозят

Есть набор ошибок, которые встречаются снова и снова. Вот они — чтобы Вы их не повторили.

Ошибка первая — «всё в одну штробу». Чтобы не долбить вторую борозду, силу со слаботочкой кидают вместе. Результат: помехи, переделка, испорченная стена.

Ошибка вторая — параллельная прокладка вплотную на всю длину коридора. Провода идут бок о бок десять метров без отступа. Это концентрат наводок: интернет тормозит, камеры моргают, датчики чудят.

Ошибка третья — пересечение под острым углом или внахлёст вместо честного креста под 90 градусов. Вроде бы пересекли, а по факту провода ещё полметра идут рядом.

Ошибка четвёртая — экономия на качестве кабеля. Дешёвая неэкранированная витая пара в сложных условиях ловит всё подряд.

Чем это грозит? В лучшем случае — нестабильной работой системы. В худшем — необходимостью вскрывать стены и переделывать заново, а это уже совсем другие расходы. Дешевле один раз сделать правильно, чем трижды переделывать.

Доверьте прокладку проверенным компаниям

Разобраться в нормах можно и самостоятельно — эта статья поможет. Но грамотно спроектировать и проложить слаботочные и силовые сети так, чтобы умный дом работал годами без сбоев, — задача для специалистов. Здесь важен опыт: понимание, где можно сократить расстояние, а где нельзя ни в коем случае, как развести трассы в стеснённых условиях, какой кабель выбрать под конкретную задачу.

Наш сервис создан как раз для того, чтобы Вы не искали мастера наугад. Здесь собраны проверенные компании по умным домам — с реальными отзывами, портфолио и понятными ценами. Вы можете отфильтровать исполнителей по Вашему городу, сравнить предложения и оставить заявку на расчёт, не тратя недели на обзвон. Это экономит время, нервы и в перспективе деньги, потому что работу сделают правильно с первого раза.

Часто задаваемые вопросы (FAQ)

Можно ли слаботочку проводить вместе с электрокабелем в одной трубе? Нет. Силовые и слаботочные кабели прокладывают раздельно — в разных трубах, штробах или каналах. Совместная прокладка силовых и слаботочных кабелей даёт помехи и снижает безопасность.

Какое минимальное расстояние между силовыми и слаботочными кабелями ПУЭ требует в быту? Жёсткой бытовой цифры в ПУЭ нет, но на практике держат не менее 50 мм, а на длинных параллельных участках — 100–200 мм. Нормы ПУЭ про расстояние между силовыми и слаботочными кабелями в 500 мм относятся к мощным линиям в земле. Расстояние между слаботочными и силовыми кабелями ПУЭ задаёт в первую очередь для промышленных условий, а в квартире работает здравый смысл и современные стандарты.

Слаботочка сколько вольт максимум? Обычно к слаботочке относят системы до 50 вольт; чаще всего это 5, 12, 24 или 48 вольт.

Можно ли в одну штробу укладывать несколько кабелей? Несколько силовых — при соблюдении правил можно. Смешивать силовые и слаботочные в одной штробе — нельзя.

Разрешено ли пересечение силовых и слаботочных кабелей? Да, пересечение слаботочных и силовых кабелей допускается, если они пересекаются под прямым углом — так зона взаимного влияния минимальна.

Можно ли тв кабель прокладывать вместе с электрическим проводом? В одном пучке не стоит — будут помехи на изображении. Рядом, с отступом и в отдельном канале — допустимо.

Какое расстояние между силовым и слаботочным лотком соблюдать? Не менее 50 мм между отдельными лотками либо глухая разделительная перегородка, если кабели идут в одном лотке.
