ШИМ что это такое: широтно-импульсная модуляция простыми словами

ШИМ — что это такое и почему это слово встречается буквально везде: в описаниях блоков питания, диммеров, вентиляторов, светодиодных лент и даже экранов смартфонов? Расшифровка ШИМ проста: широтно-импульсная модуляция (по-английски — pulse-width modulation, сокращённо PWM). Это способ управлять мощностью не через изменение напряжения, а через изменение длительности импульсов. Казалось бы — хитрость, но за этой хитростью стоит буквально вся современная силовая электроника.

Что такое ШИМ в электрике: принцип работы

Представьте обычный выключатель света. Включён — лампа горит полностью. Выключен — темнота. А теперь представьте, что вы щёлкаете этим выключателем очень-очень быстро — скажем, 1000 раз в секунду. Половину времени лампа горит, половину — нет. Что получится? Глаз воспримет это как свет средней яркости. Именно так и работает ШИМ: источник питания включается и выключается с огромной частотой, а нагрузка «не успевает» почувствовать разницу — она получает усреднённую мощность.

ШИМ сигнал имеет два ключевых параметра:

• Частота — сколько раз в секунду происходит полный цикл «включение + выключение». Типичные значения: от нескольких сотен герц до 100 кГц и выше.
• Скважность — отношение периода сигнала к длительности импульса. Обратная величина — коэффициент заполнения (Duty Cycle) — выражается в процентах.

Простая формула: если напряжение источника — 12 В, а скважность ШИМ сигнала такова, что сигнал включён лишь 50% времени, то среднее напряжение на нагрузке составит 6 В. Регулируй скважность — регулируй мощность. Никаких реостатов, никакого лишнего тепла.

Аббревиатура ШИМ: расшифровка и перевод

Аббревиатура ШИМ расшифровывается как Широтно-Импульсная Модуляция. «Широтно» — потому что модулируется именно ширина (длительность) импульса. «Импульсная» — потому что сигнал представляет собой последовательность прямоугольных импульсов. «Модуляция» — потому что информация закодирована в изменении этой ширины.

ШИМ по-английски — PWM, что расшифровывается как Pulse-Width Modulation. PWM расшифровка и ШИМ перевод обозначают абсолютно одно и то же: в технической литературе встречаются оба варианта. PWM — чаще в контексте микроконтроллеров и зарубежных даташитов, ШИМ — в отечественной радиоэлектронике.

Скважность: что это такое простыми словами

Скважность — один из тех терминов, которые путают почти все новички. Скважность импульсов — это безразмерная величина, равная отношению периода сигнала T к длительности импульса t_и:

Чем больше скважность, тем меньше времени занимает импульс относительно всего периода. Скважность ШИМ сигнала, равная 1, означает постоянный сигнал. Скважность 2 — импульс занимает половину периода. Скважность 10 — только десятую часть.

Коэффициент заполнения (Duty Cycle) — это то же самое, но в процентах и «наоборот»: D = 100% / S. Duty Cycle 50% = скважность 2. В западной документации почти всегда используют именно коэффициент заполнения.

Маленькая зарисовка для понимания: скважность ШИМ — это как соотношение «работаю / отдыхаю». Если работаю 8 часов, отдыхаю 16 — скважность равна 3. Среднее «усилие» — треть от максимума.

Таблица скважности и среднего напряжения (при источнике 12 В)

ШИМ регулятор: что это такое простыми словами

ШИМ регулятор — это электронное устройство, которое формирует ШИМ сигнал и передаёт его на силовой ключ (обычно транзистор или MOSFET). Ключ открывается и закрывается с нужной частотой и скважностью — и нагрузка получает ровно столько мощности, сколько нужно.

Принципиальное отличие ШИМ регулятора от обычного резистивного делителя — отсутствие потерь в виде тепла. Резистор «сжигает» лишнюю мощность. ШИМ — не сжигает ничего: он просто перераспределяет время. КПД хорошего ШИМ регулятора достигает 90–98%, что делает его незаменимым в портативной технике и источниках питания.

Широко применяемые схемы ШИМ регуляторов строятся на:

• Специализированных ШИМ микросхемах (UC3842, TL494, NE555 в режиме генератора)
• Микроконтроллерах (AVR, STM32, ESP32 — у них встроена аппаратная ШИМ функция)
• Аналоговых компараторах с пилообразным генератором опорного сигнала

ШИМ контроллер: что это и за что он отвечает

ШИМ контроллер — это микросхема, которая управляет силовым каскадом источника питания на основе обратной связи. Ключевое слово здесь — обратная связь: контроллер «смотрит» на выходное напряжение, сравнивает с эталоном и корректирует скважность, чтобы выход оставался стабильным.

Расшифровка ШИМ контроллера применительно к блоку питания: это микросхема, регулирующая время открытия силового транзистора — и тем самым стабилизирующая напряжение на выходе. Все импульсные блоки питания (компьютерные, телевизионные, зарядные устройства ноутбуков) используют именно такую схему.

ШИМ контроллер для блока питания включает в себя:

• Генератор опорных импульсов (задаёт частоту)
• Компаратор (сравнивает сигнал обратной связи с эталоном)
• Логику управления скважностью
• Схемы защиты от перегрузки, КЗ и перенапряжения

Популярные ШИМ микросхемы — UC3842, UC3844, TL494, FAN7530. Их можно встретить в блоках питания ПК, телевизорах, зарядных устройствах ноутбуков.

ШИМ управление светодиодами и светодиодной лентой

ШИМ управление светодиодами — самое распространённое применение технологии в быту. Светодиод нельзя просто «притушить», снизив напряжение — он либо горит нормально, либо гаснет вовсе (порог открытия). Поэтому диммирование реализуется именно через ШИМ: лента включается и выключается тысячи раз в секунду, а глаз воспринимает среднюю яркость.

Для управления светодиодной лентой используется модуль ШИМ или ШИМ диммер. Он вставляется между блоком питания и лентой; управление — ручным потенциометром, пультом или сигналом от микроконтроллера.

ШИМ фильтр для светодиодной ленты: для чего нужен

ШИМ фильтр для светодиодной ленты — отдельная тема. Когда ШИМ диммер работает совместно с обычным блоком питания, тот начинает «пищать» на рабочей частоте. Фильтр ШИМ — это LC-цепочка, которая ставится между диммером и блоком питания и сглаживает пульсации, устраняя неприятный звук.

Как сгладить ШИМ сигнал на практике: нужен дроссель (индуктор) и электролитический конденсатор, соединённые последовательно-параллельно. Расчёт номиналов зависит от рабочей частоты — чем она выше, тем меньше и дешевле могут быть элементы фильтра. Начиная с частот 20–50 кГц фильтрация становится практически незаметной.

ШИМ на транзисторах: схема своими руками

Самая простая схема ШИМ регулятора строится буквально на трёх компонентах: генераторе (например, таймер NE555), переменном резисторе и ключевом транзисторе.

Принцип работы ШИМ на транзисторах: генератор формирует пилообразный сигнал. Компаратор сравнивает его с постоянным управляющим напряжением, задаваемым переменным резистором. Когда пила «выше» управляющего уровня — транзистор открыт; когда «ниже» — закрыт. Меняя управляющее напряжение, мы меняем скважность — а значит, и мощность на нагрузке.

Схема широтно-импульсного модулятора на NE555 — классический стартовый проект для тех, кто осваивает радиоэлектронику. Вся схема помещается на кусочке монтажной платы размером с ладонь. При желании можно найти готовый модуль ШИМ сигнала — они уже собраны и протестированы.

ШИМ на телефоне: эффект мерцания дисплея

ШИМ на телефоне — это то, о чём многие не подозревают, пока не начнут жаловаться на усталость глаз. Особенно актуально для OLED-экранов: в них каждый пиксель сам является источником света, и для регулировки яркости контроллер буквально мигает ими.

ШИМ телефона что это означает на практике: при яркости 100% экран горит постоянно, ШИМа нет. При снижении яркости начинается мигание с частотой от 60 до 1000+ Гц в зависимости от модели. Пульсация с частотой ниже 200 Гц заметна большинству людей — отсюда усталость, головная боль, раздражение.

ШИМ дисплей с высокой частотой (1440 Гц и выше) практически безопасен. Производители топовых моделей переходят именно к таким значениям. Альтернатива — DC Dimming (управление яркостью через напряжение, а не ШИМ), но у него свои недостатки: может страдать цветопередача.

Как выглядит ШИМ на телефоне: сфотографируйте экран при выдержке 1/500 с и выше — если видны тёмные полосы, ШИМ присутствует. Или проведите ручкой перед включённым экраном: разрывы в следе выдадут мерцание.

PWM вентилятор: ШИМ управление в компьютере

PWM вентилятор — это кулер с четырёхконтактным разъёмом, скорость которого регулируется именно ШИМ сигналом. Материнская плата посылает на вентилятор прямоугольный импульсный сигнал с частотой обычно 25 кГц; меняя скважность этого сигнала, она плавно регулирует обороты.

• Плавная регулировка скорости в диапазоне от 10% до 100%
• Стабильные обороты при низких скоростях (3-контактный вентилятор на малом напряжении просто не запускается)
• Точная реакция на температуру процессора в реальном времени

График ШИМ сигнала: как это выглядит

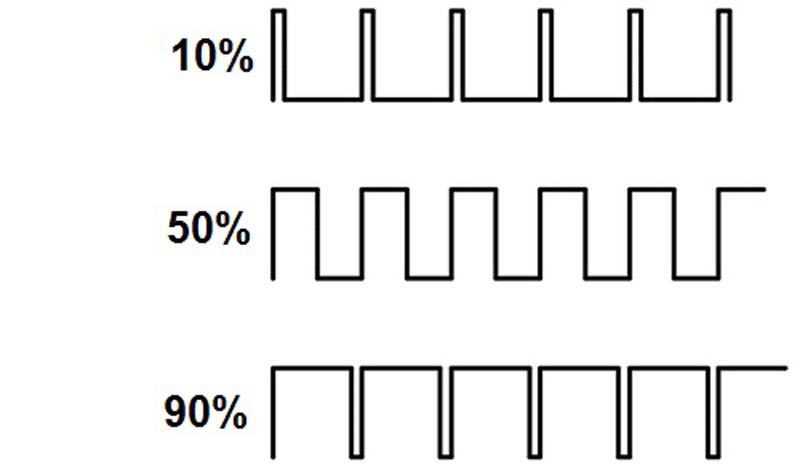

ШИМ сигнал на графике — это прямоугольники. Серия прямоугольных импульсов одинаковой амплитуды, но разной ширины. Ось X — время, ось Y — напряжение (0 или U_max). Меняется только одно: сколько времени сигнал находится на высоком уровне.

Широтно-импульсная модуляция для чайников — это именно тот «прямоугольный» сигнал. Никакой синусоиды, никаких сложных форм. Чем шире прямоугольник — тем меньше средняя мощность. Чем уже — тем больше. ШИМ регулирование — это, по сути, цифровой способ решать аналоговые задачи.

Режим ШИМ присутствует практически во всех современных микроконтроллерах как аппаратная функция таймеров. ШИМ сигналы формируются без участия основного ядра процессора — точно, стабильно и без задержек. Именно поэтому широтно-импульсный регулятор на базе Arduino или STM32 работает без пропусков даже при загруженном коде.
