Что входит в проект умного дома

Проект умного дома — это набор документов. Они показывают, что и где установить. А ещё как всё подключить между собой.

В проект на тему умный дом входят разные документы. Схемы показывают расположение устройств. Кабельные журналы указывают, какие провода куда идут. Техническое задание описывает Ваши пожелания. Спецификации перечисляют всё оборудование с артикулами.

Проекты умного дома охватывают несколько подсистем. Освещение — это управление светом в каждой комнате. Климат — это отопление, кондиционеры и вентиляция. Безопасность включает камеры, датчики и замки. Электрика — это розетки, щиты и автоматы. Мультимедиа — это музыка и телевизоры по всему дому.

Проект для квартиры проще, чем для коттеджа. В квартире меньше площадь и меньше устройств. В коттедже добавляются уличные камеры и ворота. Ещё появляется система полива и освещение участка.

Состав проектной документации:

Документ	Что содержит	Зачем нужен
Техническое задание	Ваши пожелания и требования	Определяет, что будет в системе
Поэтажный план	Расположение всех устройств	Показывает, где что установить
Принципиальные схемы	Электрические соединения	Объясняет, как подключать
Кабельный журнал	Список всех кабелей с длинами	Помогает купить нужное количество
Спецификация	Перечень оборудования	Позволяет заказать всё необходимое
Монтажный пакет	Инструкции для монтажников	Обеспечивает правильную установку

С чего начать: этапы проектирования умного дома

Проектирование умного дома — готовый проект появляется не сразу. Это процесс из нескольких шагов. Каждый шаг важен для результата.

Шаг 1. Определите свои потребности

Подумайте, как Вы живёте каждый день. Во сколько просыпаетесь и ложитесь спать. Как часто бываете дома. Есть ли дети или пожилые родственники.

Составьте сценарии жизни. Например: «Утром свет включается постепенно». Или: «Когда все ушли, дом переходит в режим охраны». Эти сценарии станут основой проекта.

Шаг 2. Выберите архитектуру системы

Есть три типа систем умного дома. Проводная — самая надёжная, но требует прокладки кабелей. Беспроводная — проще в установке, но менее стабильная. Гибридная сочетает оба подхода.

Для нового дома или ремонта подойдёт проводная система. Если ремонт уже сделан — выбирайте беспроводную. Гибридная хороша для поэтапного внедрения.

Шаг 3. Разработайте техническое задание

Техническое задание — это документ с Вашими требованиями. Укажите все функции, которые хотите получить. Опишите каждую комнату отдельно.

Хорошее ТЗ содержит конкретику. Не «управление светом», а «в спальне 3 группы света». Не «климат-контроль», а «тёплый пол в ванной с датчиком».

Шаг 4. Создайте поэтажный план умного дома

План умного дома показывает каждый этаж. На нём отмечены все устройства. Датчики, выключатели, камеры, розетки.

Возьмите обычный план помещения. Нанесите на него все точки установки. Это похоже на расстановку мебели. Только вместо диванов — датчики движения.

Шаг 5. Разработайте принципиальные схемы

Схемы показывают, как устройства связаны между собой. Какие провода от какого датчика идут к контроллеру. Как подключены реле и диммеры.

Для каждой подсистемы нужна своя схема. Одна для освещения. Другая для климата. Третья для безопасности.

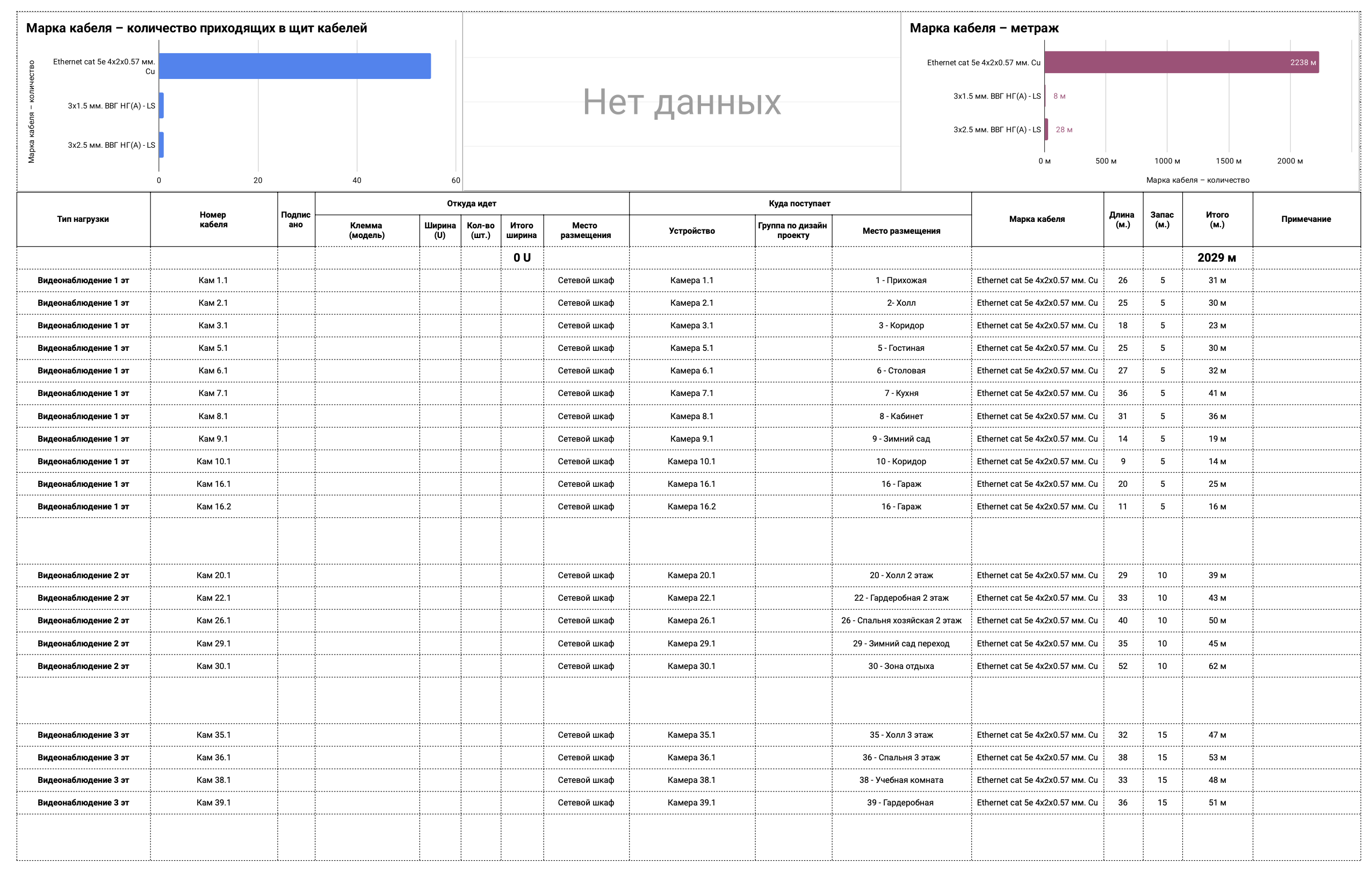

Шаг 6. Составьте кабельный журнал

Кабельный журнал — это таблица всех проводов. В ней указано: откуда идёт кабель, куда приходит, какой марки, какой длины.

Без этого документа монтажники запутаются. А Вы купите лишние или недостающие кабели. Журнал экономит время и деньги.

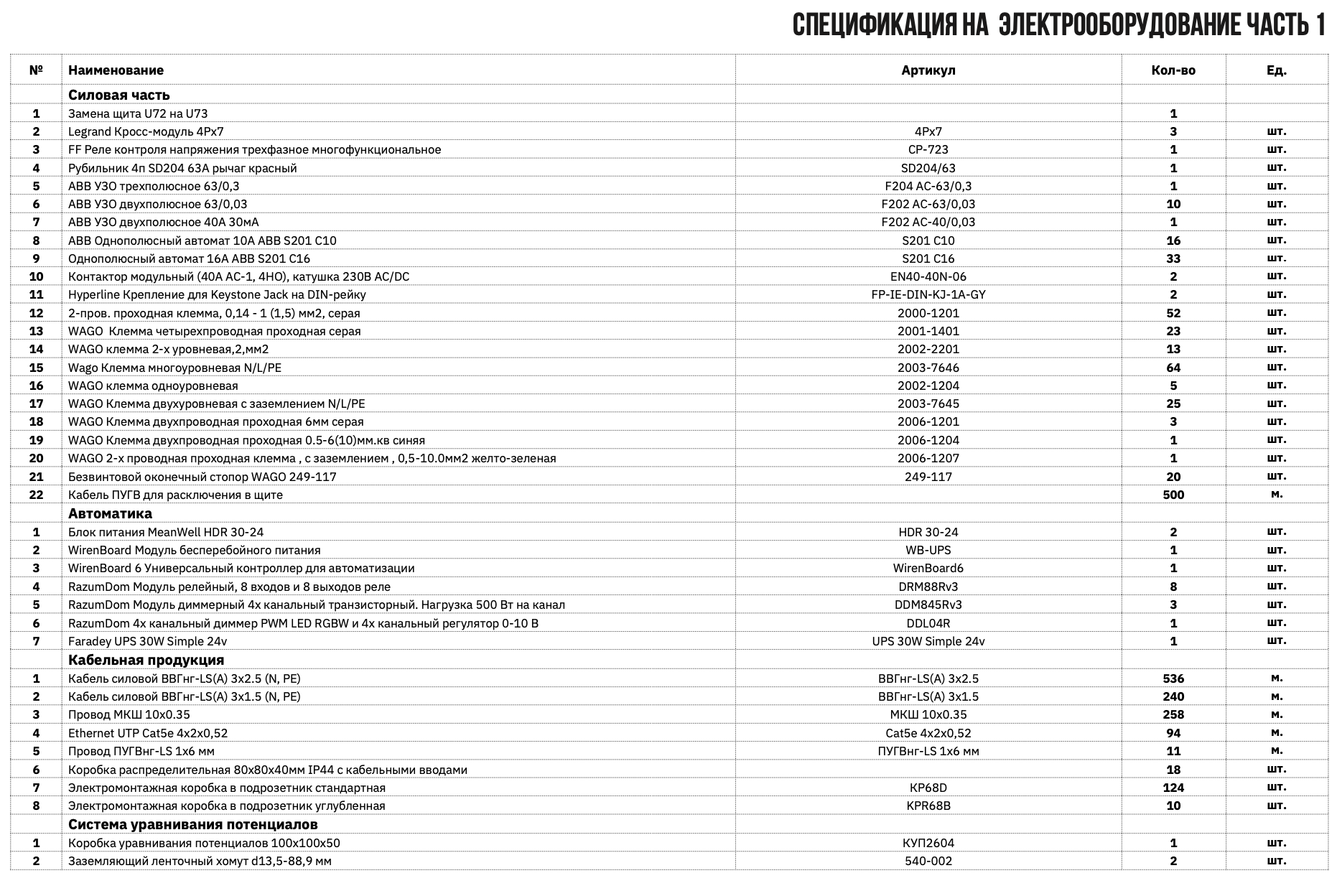

Шаг 7. Соберите спецификацию оборудования

Спецификация — это список покупок. Все датчики, контроллеры, провода с артикулами. Рядом — количество и цена.

С такой спецификацией Вы точно знаете бюджет. И можете сравнивать предложения поставщиков. Индивидуальный проект на тему умный дом всегда включает этот документ.

Шаг 8. Согласуйте и получите монтажный пакет

Проверьте проект ещё раз перед началом работ. Убедитесь, что всё учтено. Внести изменения на бумаге легко. Переделывать проводку — дорого.

Монтажный пакет содержит всё для установки. Схемы, планы, журналы, инструкции. С ним монтажник работает без лишних вопросов.

Планировка умного дома: план по помещениям

Планировка умного дома определяет удобство использования. Неправильно размещённый датчик не «увидит» Вас. Выключатель в неудобном месте будет раздражать.

Как расставить устройства на плане этажа

План умного дома — схема с точным расположением устройств. Каждый датчик, выключатель и розетка имеют своё место. Это место выбирается не случайно.

Датчики движения ставят так, чтобы они видели всю зону. Представьте, что датчик — это глаз. Он должен видеть, где Вы ходите. Обычно это угол комнаты на высоте 2-2,5 метра.

Выключатели размещают при входе в комнату. Рука должна легко дотянуться. Не за шкафом. Не за дверью. На высоте 80-90 см от пола.

Спальня

В спальне важен мягкий свет. Разместите датчик присутствия у кровати. Он включит ночник, когда Вы встанете ночью.

Выключатели нужны у входа и у изголовья. Чтобы выключить свет, не вставая с кровати. Добавьте датчик температуры для климат-контроля.

Шторы с электроприводом требуют точки питания у окна. Предусмотрите это заранее. После ремонта добавить розетку сложно.

Кухня

Кухня — место с высокой влажностью и температурой. Датчики выбирайте влагозащищённые. Размещайте их подальше от плиты.

На рабочей поверхности нужна подсветка под шкафами. Для неё заложите кабель в стену. Датчик движения включит свет, когда Вы подойдёте.

Розетки на кухне планируйте с запасом. Умные розетки позволят управлять техникой. Например, включить кофеварку со смартфона.

Гостиная

Гостиная — центр дома. Здесь много сценариев освещения. «Просмотр фильма», «вечеринка», «чтение». Для каждого нужны разные группы света.

Установите несколько датчиков движения. Гостиная обычно большая. Один датчик не охватит всё пространство. Два-три работают лучше.

Мультимедиа требует продуманной разводки. Кабели для телевизора, колонок, интернета. Всё это закладывается на этапе проекта.

Улица и периметр

Уличные устройства должны быть защищены от погоды. Выбирайте оборудование с маркировкой IP65 и выше. Оно выдержит дождь и снег.

Камеры на периметре размещайте по углам дома. Так они охватят максимум территории. Датчики движения на подъездных путях включат освещение.

Для уличного освещения нужен сумеречный датчик. Он включит свет, когда стемнеет. Это удобнее таймера. Зимой темнеет раньше, летом — позже.

Почему план нужен до прокладки кабелей

Прокладка кабелей — это скрытые работы. Провода уходят в стены и потолки. После штукатурки добавить новый кабель очень сложно.

Без плана умного дома Вы что-то забудете. Потом придётся штробить готовые стены. Или использовать накладные кабель-каналы. Это некрасиво и дорого.

Хороший план экономит деньги. Вы покупаете ровно столько кабеля, сколько нужно. Монтажники работают по чёткой инструкции. Ошибок меньше.

Схема умного дома: виды и примеры

Схема умный дом — это чертёж, который показывает систему. Разные схемы нужны для разных целей. Одни показывают общую картину. Другие — детали подключения.

Структурная схема

Структурная схема — это вид сверху на всю систему. Она показывает, из чего состоит умный дом. Какие подсистемы есть и как они связаны.

На этой схеме Вы увидите блоки: освещение, климат, безопасность. Между ними — линии связи. Это как карта метро. Станции — это подсистемы. Линии — это способы связи между ними.

Структурная схема помогает понять систему целиком. Она не показывает, куда идёт каждый провод. Зато даёт общее представление.

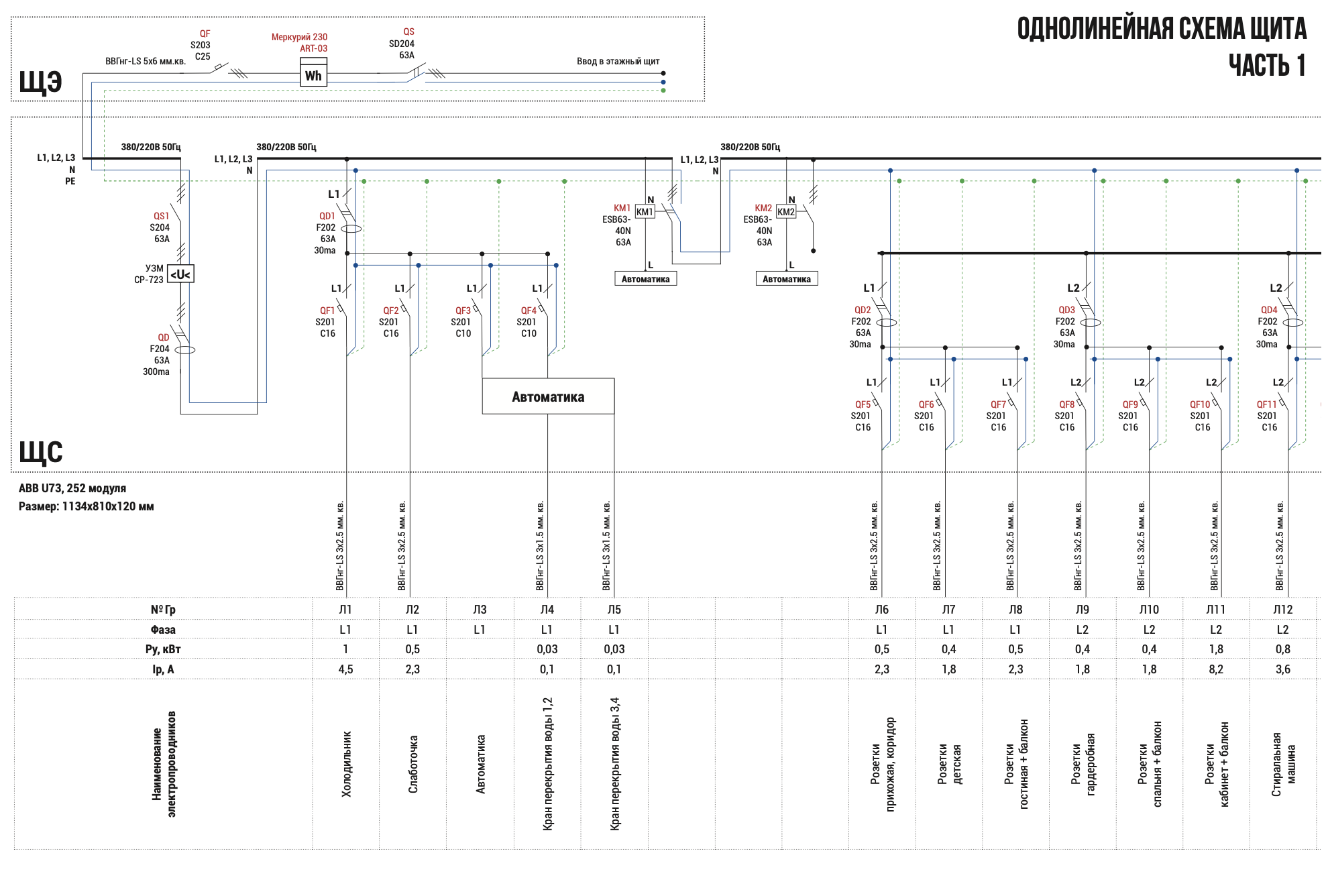

Однолинейная схема

Однолинейная схема показывает электрические щиты. ГРЩ — главный распределительный щит. ЩО — щит освещения. На схеме видно, какие автоматы куда идут.

Это как план квартиры в БТИ. Только вместо комнат — автоматические выключатели. Вместо дверей — линии питания.

Однолинейная схема нужна электрикам. По ней собирают щиты. Если схемы нет, щит соберут «как получится».

Принципиальная электрическая схема

Принципиальная схема показывает все соединения подробно. Каждый провод, каждая клемма. Это самая детальная схема.

Представьте инструкцию к конструктору LEGO. Там показано, какую деталь куда ставить. Принципиальная схема — то же самое для электрики.

По этой схеме монтажник подключает устройства. Он видит: «провод от датчика идёт на клемму 5 контроллера». Без схемы он будет гадать.

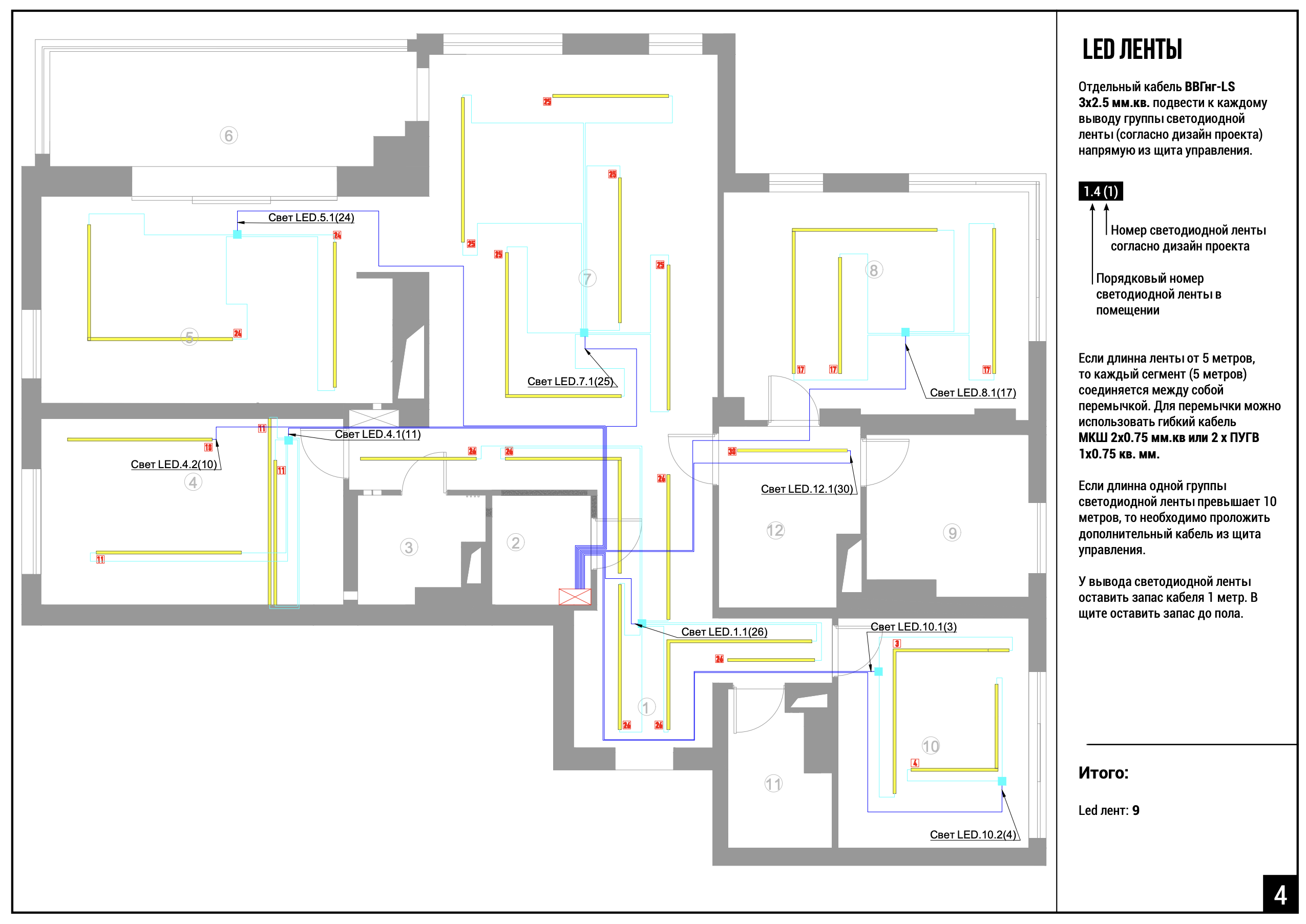

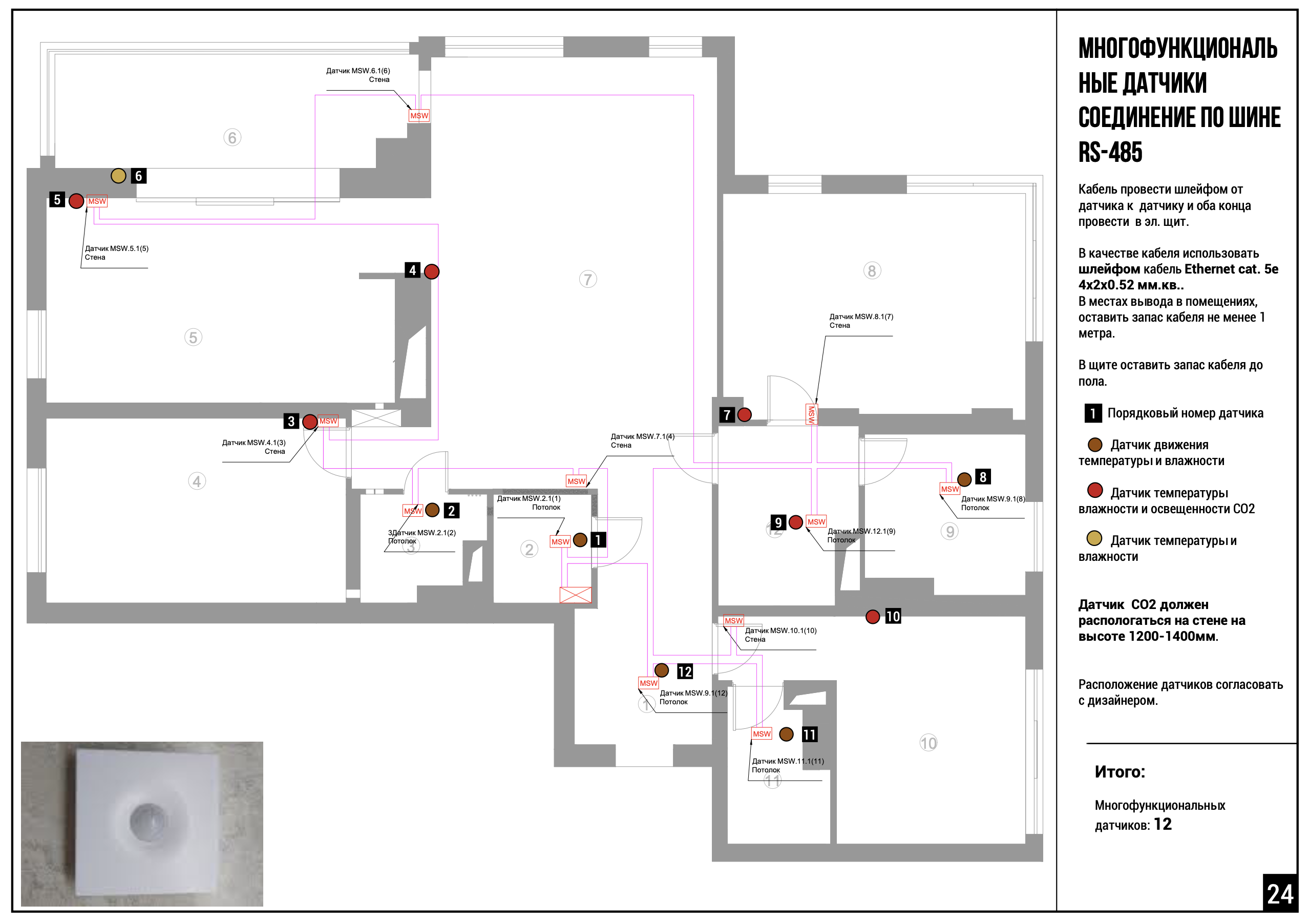

Схема расположения

Схема расположения — это план умного дома с нанесёнными устройствами. Она показывает, где физически стоит каждый датчик. Где находится каждая розетка.

Это как план эвакуации на стене. Только вместо выходов — точки установки оборудования. Монтажник смотрит на схему и понимает: «датчик здесь, выключатель там».

План умного дома схема — обязательный документ. Без него установщик будет спрашивать Вас по каждому устройству.

Схема контроллера

Схема контроллера показывает подключение к центральному блоку. У контроллера есть входы и выходы. Входы — это датчики. Выходы — это исполнительные устройства.

На схеме видно: «датчик движения из коридора — вход 3». «Реле освещения кухни — выход 7». Это как телефонная книга. Имя — номер.

Программист умного дома использует эту схему. Он пишет код: «если сработал вход 3, включить выход 7». Без схемы он запутается в номерах.

Как читать схемы

Схемы используют стандартные обозначения. Квадрат с крестом — это розетка. Кружок с лучами — светильник. Ромб — датчик.

Линии на схеме — это провода или связи. Сплошная линия — силовой кабель. Пунктирная — управляющий. Разный цвет — разные системы.

Не пугайтесь схем. После небольшой практики они читаются легко. Это как ноты для музыканта. Сначала непонятно, потом — естественно.

Подсистемы умного дома в проекте

Проект по технологии на тему умный дом включает несколько подсистем. Каждая отвечает за свою задачу. Вместе они создают комфортное жильё.

Освещение и управление светом

Освещение — самая заметная подсистема. Свет можно включать кнопками, голосом, автоматически. Можно менять яркость и цвет.

Сценарии освещения — это готовые настройки. «Утро» — яркий холодный свет. «Вечер» — тёплый приглушённый. «Кино» — только подсветка у экрана.

Датчики движения включают свет автоматически. Вошли в коридор — свет загорелся. Вышли — через минуту погас. Не нужно искать выключатель.

Диммеры регулируют яркость плавно. Это комфортнее, чем просто вкл/выкл. И экономит электричество. На 50% яркости лампа потребляет меньше.

Климат-контроль

Климат-контроль поддерживает комфортную температуру. Зимой — тепло. Летом — прохладно. В ванной — тёплый пол.

Термостаты в каждой комнате работают независимо. В спальне можно сделать прохладнее. В детской — теплее. Каждый получает то, что хочет.

Вентиляция с рекуперацией подаёт свежий воздух. Датчики CO2 следят за качеством воздуха. Когда углекислого газа много — вентиляция усиливается.

Увлажнители поддерживают влажность 40-60%. Это комфортно для людей и для мебели. Датчик влажности управляет увлажнителем автоматически.

Система безопасности

Безопасность защищает дом и семью. Охранные датчики замечают вторжение. Камеры записывают всё происходящее. Замки открываются по отпечатку пальца.

Датчики открытия на окнах и дверях. Датчики движения в комнатах. Датчики разбития стекла. Все они сообщают о подозрительном.

Видеонаблюдение работает круглосуточно. Записи хранятся в облаке или на локальном сервере. Можно посмотреть со смартфона из любой точки мира.

СКУД — система контроля доступа. Она определяет, кто может войти. Домочадцам — полный доступ. Гостям — только в определённые часы. Курьеру — разовый код.

Электропитание

Электропитание — основа всех систем. Без надёжного питания умный дом не работает. Поэтому этой подсистеме уделяют особое внимание.

Автоматические выключатели защищают от перегрузки. УЗО — от утечки тока. Реле напряжения — от скачков в сети. Всё это монтируется в щите.

Источник бесперебойного питания (ИБП) работает при отключении электричества. Контроллер и роутер продолжают работать. Вы получаете уведомления даже без сети.

Умные счётчики показывают потребление в реальном времени. Вы видите, какая техника «ест» больше всего. И можете оптимизировать расходы.

Мультирум и мультимедиа

Мультирум — это музыка в каждой комнате. Одна и та же песня или разная. Управление со смартфона или голосом.

Встроенные колонки в потолке незаметны. Они не занимают место. Звук идёт «сверху» — это приятно и необычно.

Телевизоры объединены в единую сеть. Можно начать фильм в гостиной. Потом продолжить в спальне. Система запомнит, где Вы остановились.

Домофон с видеосвязью показывает гостя на экране. Можно открыть дверь из любой комнаты. Или удалённо, если Вы не дома.

Сводная таблица подсистем:

Подсистема	Тип схемы	Примеры оборудования
Освещение	Схема освещения, разводка диммеров	Диммеры, датчики движения, LED-ленты
Климат	Схема отопления и вентиляции	Термостаты, сервоприводы, датчики CO2
Безопасность	Схема охранной сигнализации	Датчики открытия, камеры, сирены
Электропитание	Однолинейная схема щита	Автоматы, УЗО, реле напряжения
Мультимедиа	Схема аудио-видео разводки	Колонки, медиасерверы, ресиверы

Готовый проект умного дома: пример для коттеджа

Проектирование умного дома — готовый проект можно посмотреть на примере. Разберём реальный кейс для понимания объёма работ.

Исходные данные

Двухэтажный коттедж площадью 200 квадратных метров. Семья из четырёх человек. Родители работают из дома. Дети школьного возраста.

Требования заказчика: комфортный свет, стабильный климат, базовая безопасность. Бюджет — средний. Система должна быть надёжной и простой.

Выбрана проводная архитектура. Дом строился с нуля. Все кабели заложили в стены на этапе черновой отделки.

Состав документации

Проект умного дома для этого коттеджа содержит 14 листов. Давайте посмотрим, что на каждом.

Лист 1. Титульный лист и общие данные. Адрес объекта, площадь, этажность, заказчик, исполнитель.

Листы 2-3. Техническое задание. Описание функций по комнатам. Сценарии использования. Пожелания заказчика.

Листы 4-5. Структурная схема системы. Показывает все подсистемы и связи между ними. Общая топология сети.

Листы 6-7. Поэтажные планы с оборудованием. Первый и второй этаж. Все датчики, выключатели, розетки, камеры на своих местах.

Листы 8-9. Схемы освещения. Группы света, диммеры, датчики движения. Кабельные трассы.

Лист 10. Схема системы климат-контроля. Термостаты, сервоприводы коллекторов, датчики температуры.

Лист 11. Схема системы безопасности. Охранные датчики, камеры, видеорегистратор, сирена.

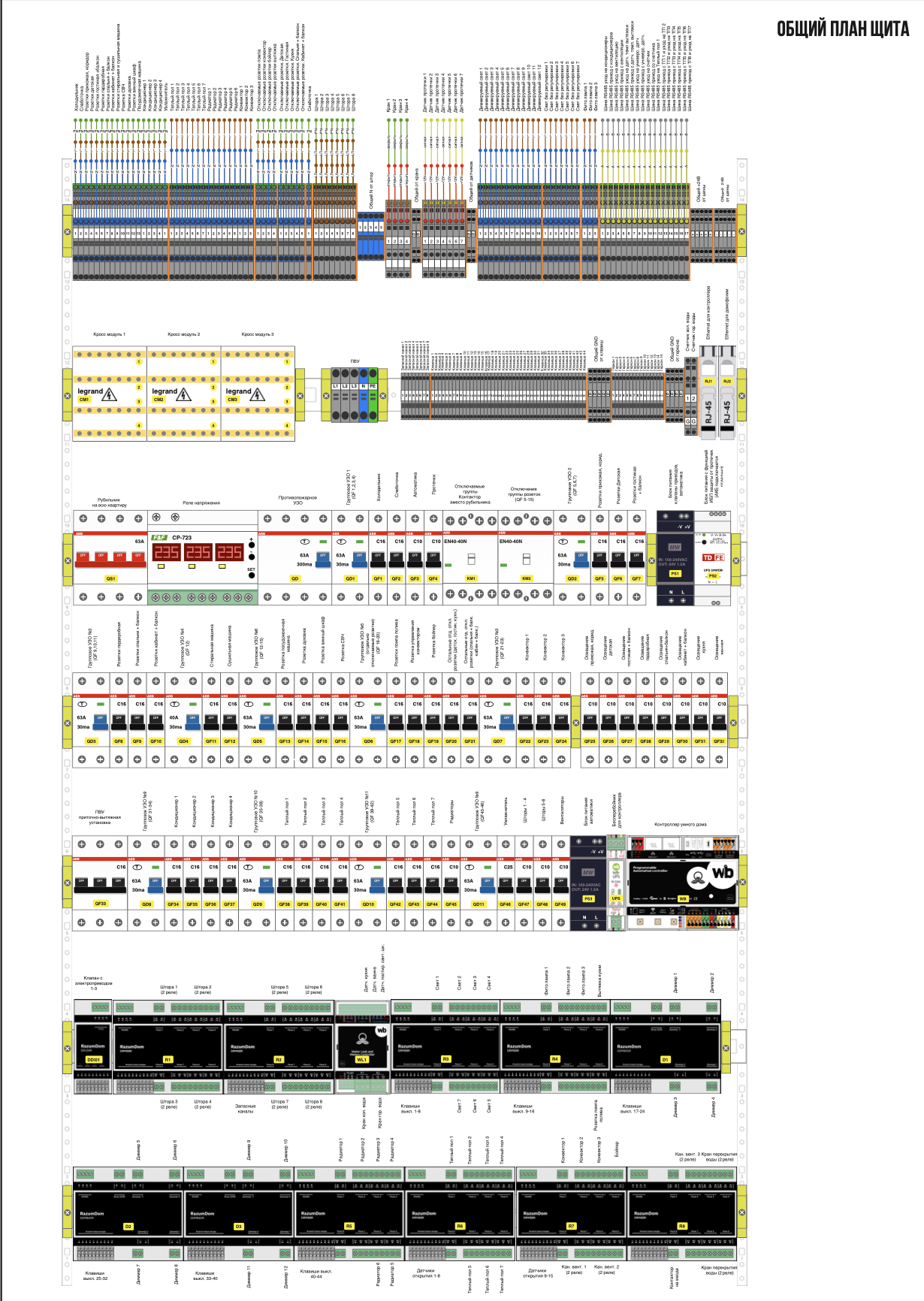

Лист 12. Однолинейная схема электрощита. Все автоматы, линии, контроллер.

Лист 13. Кабельный журнал. Таблица всех кабелей с маркировкой, длиной, точками подключения.

Лист 14. Спецификация оборудования. Полный перечень всего, что нужно купить.

Перечень оборудования

Для этого проекта потребовалось следующее оборудование:

• Центральный контроллер — 1 шт.
• Модули расширения — 3 шт.
• Датчики движения — 12 шт.
• Датчики температуры — 8 шт.
• Диммеры — 15 шт.
• Реле — 10 шт.
• Датчики открытия — 14 шт.
• Камеры видеонаблюдения — 6 шт.
• Видеорегистратор — 1 шт.
• Сенсорные панели — 3 шт.
• Термостаты — 6 шт.

Общая стоимость оборудования — около 450 000 рублей. Стоимость монтажа — около 200 000 рублей. Стоимость проектирования — 50 000 рублей.

Сроки разработки

Разработка проекта заняла 2 недели. Первая неделя — сбор требований и создание ТЗ. Вторая — разработка схем и документации.

Монтаж занял 3 недели параллельно с электрикой. Настройка и программирование — ещё неделя. Итого от проекта до запуска — 6 недель.

С готовым проектом монтаж идёт быстрее. Без проекта те же работы заняли бы 2-3 месяца. Плюс исправление ошибок.

Индивидуальный проект умного дома: как адаптировать под себя

Индивидуальный проект на тему умный дом учитывает Ваши особенности. Типовой проект — это шаблон. Индивидуальный — это костюм на заказ.

Чем индивидуальный проект отличается от типового

Типовой проект рассчитан на «среднего» заказчика. Стандартная планировка. Стандартные функции. Стандартное оборудование.

Индивидуальный проект учитывает именно Ваш дом. Вашу планировку. Ваши привычки. Ваш бюджет. Он создаётся с нуля под Вас.

Типовой проект дешевле. Но его придётся адаптировать. Индивидуальный дороже. Зато всё продумано сразу.

Как учесть образ жизни семьи

Ответьте на вопросы о своей жизни. Во сколько встаёте? Во сколько ложитесь? Кто работает из дома? Есть ли питомцы?

Эти ответы влияют на проект. Если есть собака — датчики движения нужны «с иммунитетом к животным». Если работаете ночью — сценарий «ночь» должен быть другим.

Привычки тоже важны. Любите читать в кресле? Там нужен отдельный светильник с диммером. Занимаетесь йогой утром? В зале нужен мягкий рассеянный свет.

Роль технического задания

Техническое задание — основа индивидуального проекта. Чем подробнее ТЗ, тем точнее результат. Экономить время на ТЗ — значит получить «не то».

Хорошее ТЗ описывает каждую комнату. Что в ней должно быть. Какие сценарии нужны. Какие устройства управляют ими.

ТЗ можно написать самому. Но лучше — вместе с проектировщиком. Он задаст правильные вопросы. Вы ничего не упустите.

Можно ли сделать проект самостоятельно

Да, можно. Если у Вас есть технические знания. И много свободного времени. И готовность разобраться в стандартах.

Для простой системы на 10-15 устройств — справитесь сами. Для сложной системы на 50+ устройств — лучше нанять специалиста. Ошибка в проекте обойдётся дороже.

Компромиссный вариант — использовать шаблоны. Скачайте готовый проект и адаптируйте под себя. Это дешевле, чем заказывать с нуля.

Частые ошибки при проектировании умного дома

Ошибки в проектировании дорого обходятся. Их исправление требует времени и денег. Лучше знать о них заранее и избежать.

Проектирование после начала ремонта

Это самая частая ошибка. Ремонт уже идёт. Стены уже штукатурят. А о умном доме вспомнили только сейчас.

В этом случае возможности ограничены. Проводную систему уже не сделать. Только беспроводная. А она менее надёжна.

Правильно: думать об умном доме до ремонта. На этапе дизайн-проекта. Тогда все кабели будут заложены вовремя.

Отсутствие кабельного журнала

Кабели проложены. Но никто не записал, какой куда идёт. Через год нужно что-то переподключить. Где какой кабель — неизвестно.

Кабельный журнал — это «паспорт» проводки. В нём записан каждый кабель. Откуда идёт, куда приходит, какой марки.

Ведите журнал во время монтажа. Фотографируйте кабели до закрытия стен. Маркируйте каждый провод с обоих концов.

Экономия на контроллере

Контроллер — это мозг умного дома. Дешёвый контроллер работает медленно. У него мало памяти. Он плохо справляется с нагрузкой.

Экономия на контроллере — экономия на фундаменте. Потом придётся заменять. А это значит — перенастраивать всю систему.

Контроллер должен соответствовать задачам. Для простой системы подойдёт базовый. Для сложной — нужен производительный. Консультируйтесь со специалистами.

Итоги: как получить готовый проект умного дома

Проектирование умного дома — это последовательный процесс. Он требует внимания к деталям. Но результат того стоит.

Шаги к готовому проекту

Шаг 1. Определите, чего Вы хотите от умного дома. Составьте список функций и сценариев.

Шаг 2. Выберите тип системы: проводная, беспроводная или гибридная. Учитывайте состояние ремонта.

Шаг 3. Напишите техническое задание. Опишите каждую комнату и её функции.

Шаг 4. Создайте или закажите проект. Получите все необходимые схемы и документы.

Шаг 5. Проверьте проект перед монтажом. Убедитесь, что ничего не упущено.

Шаг 6. Передайте проект монтажникам. Контролируйте выполнение работ.

Что делать дальше

Если Вы готовы начать — закажите проектирование у специалистов. Опытный проектировщик сэкономит Ваше время и деньги.

Если хотите разобраться сами — скачайте шаблон технического задания. Заполните его и используйте как основу для проекта.

Если есть вопросы — получите консультацию. Эксперт ответит на вопросы о Вашем конкретном случае. И поможет выбрать правильное решение.

Умный дом начинается с хорошего проекта. Потратьте время на проектирование. И получите систему, которая работает без проблем долгие годы.
