Кабели для светодиодных лент: как выбрать провод, чтобы подсветка работала долго и без сюрпризов

Светодиодная лента — простой и эффектный способ сделать интерьер живее, выделить мебель или создать уютную подсветку в нише. Но часто красота зависит от мелочей: правильно выбранный кабель и грамотно подобранный блок питания влияют на яркость, равномерность света и срок службы подсветки. В этой статье я подробно расскажу, какой кабель нужен для светодиодной ленты, как рассчитать сечение и выбрать питание — с конкретными примерами и практическими советами.

Почему выбор кабеля для светодиодной ленты важен

На первый взгляд кажется, что любая пара проводов подойдет для подключения ленты: тонкий кабель можно проложить незаметно, а питающий провод спрятать в профиле. Но тонкий провод — частая причина падения напряжения, мерцания и локального поблёскивания диодов. Понимание сечения кабеля и требований по току помогает избежать этих проблем и увеличить срок службы подсветки.

Кроме того, кабель — не только сечение. Это количество жил, материал, изоляция и способ соединения. Для RGB‑ленты нужен 4‑жильный провод, для адресной — более сложная разводка, а для простой монохромной подсветки достаточно двух жил. Неправильный выбор проявится не сразу, но неприятности возникнут при нагрузке и на длинных пролётах.

Какие параметры нужно учитывать при подборе кабеля

Главные параметры — напряжение питания ленты и её потребляемая мощность на метр. От них зависит ток, который должен нести провод. На практике чаще встречаются ленты 12 вольт и 24 вольта, реже — 5 или 48 вольт. Чем выше ток, тем больше нужно сечение кабеля.

Следующие факторы тоже важны: длина пролёта от блока питания до ленты, способ соединения (пайка или клеммы), условия прокладки (открытое пространство, скрытая проводка, повышенная температура) и требования по гибкости. Все это влияет на выбор: провод для подсветки на кухне отличается от кабеля в витрине магазина.

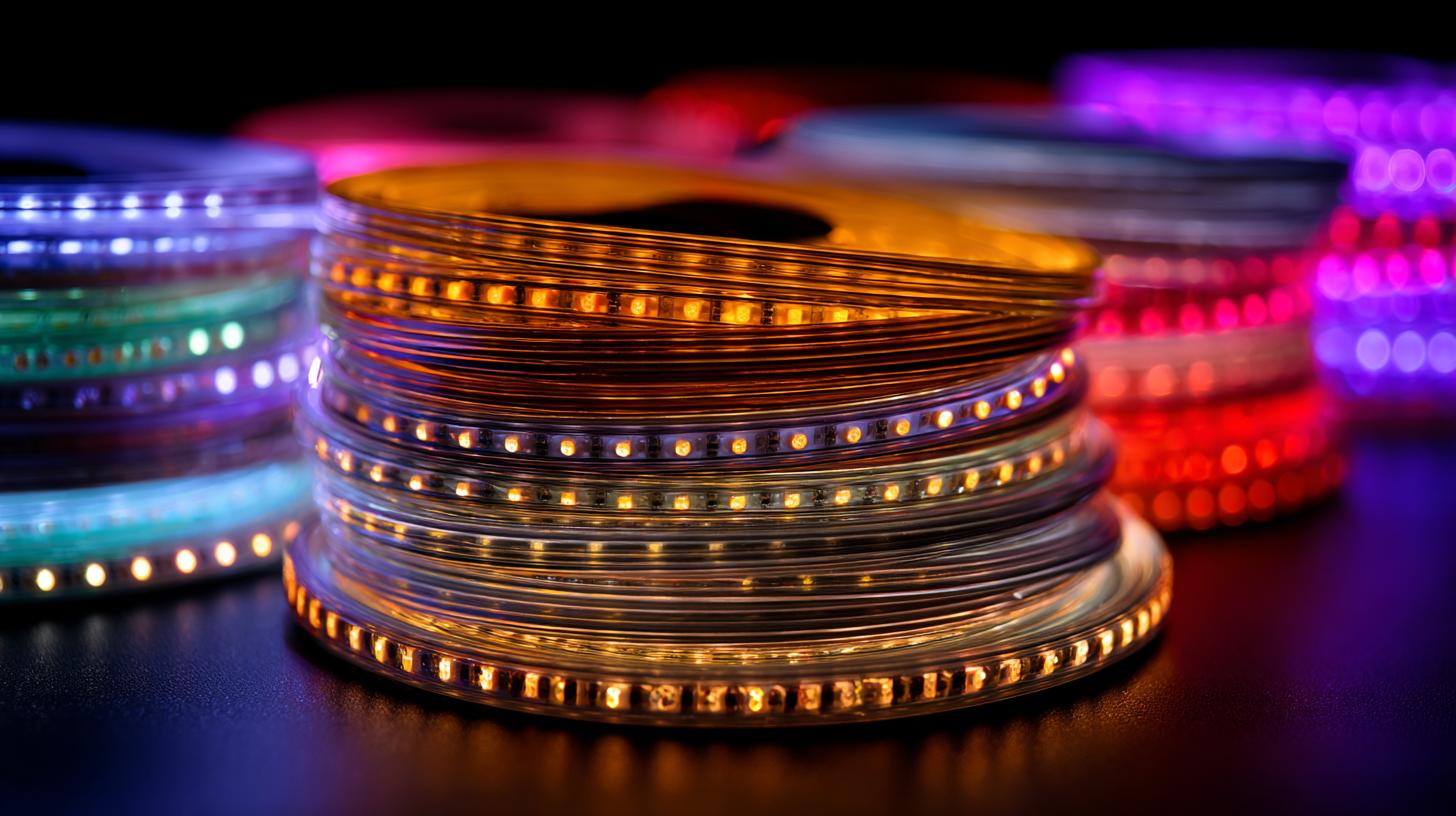

Напряжение и мощность: краткий справочник

Типичная светодиодная лента имеет указанные номинальные параметры: на сколько вольт светодиодная лента рассчитана и сколько ватт она потребляет на метр. Например, популярная лента светодиодная 12в 5м может потреблять от 4 до 20 Вт/м в зависимости от плотности диодов. Есть и плотные варианты — светодиодная лента 240 диодов на метр 12v — с высоким энергопотреблением.

Мощность диодной ленты на 1 метр 12в и общая мощность ленты определяют ток по формуле I = P / V. Для ленты 12 В и мощности 14,4 Вт/м ток на метр равен 1,2 А. Для пятиметрового куска это уже 6 А. Отсюда вытекает выбор сечения провода и блока питания.

Как рассчитать сечение кабеля для светодиодной ленты

Расчёт начинается с определения тока, который будет идти по проводу. Возьмите мощность на метр, умножьте на длину и разделите на напряжение: это базовый ток. Затем учтите допустимое падение напряжения — обычно 2–5% от номинала. Чем больше длина, тем большую роль играет падение напряжения.

Формула для практического расчёта падения напряжения: ΔV = I × R, где R — сопротивление провода (зависит от сечения и длины). Если планируете удлинитель от блока питания длиной несколько метров, не поленитесь вычислить сечение, иначе к концу ленты яркость упадёт.

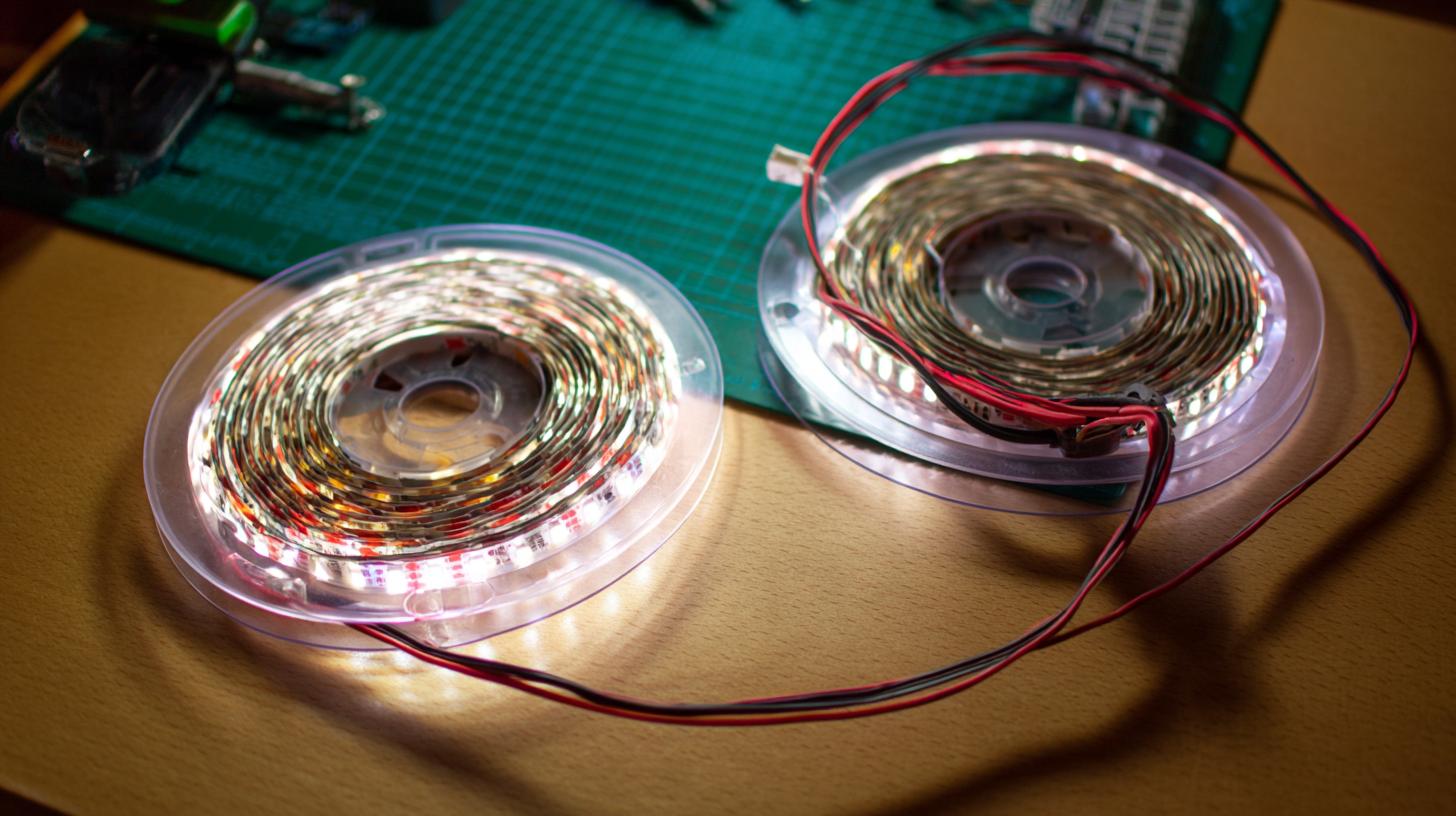

Примеры расчётов: 12 В и 24 В

Возьмём популярный пример: лента 12 вольт длиной 5 метров с мощностью 14,4 Вт/м. Общая мощность 72 Вт, ток 6 А. Для такого тока подойдёт провод сечением 0,75–1,0 мм² при коротком подключении; если длина между БП и лентой более 2–3 м, лучше 1,5 мм². Это учитывает падение напряжения и запас по нагреву.

Для ленты 24 вольт с аналогичной мощностью ток будет вдвое меньше. Например, та же мощность 72 Вт при 24 В даёт 3 А — достаточно сечения 0,5–0,75 мм² для коротких подключений. Поэтому часто выбор в пользу 24 В удобен именно из‑за меньшего тока и меньших потерь на проводах.

Таблица: рекомендуемые сечения для типичных случаев

Ниже небольшая таблица с практическими рекомендациями. Значения ориентировочные, при значительных длинах или высокой плотности диодов стоит делать расчёт точнее.

Какой провод использовать — рекомендации по материалам и типам

Для большинства домашних задач оптимален медный многожильный провод с гибкой жилой. Он легче гнётся, удобен для прокладки в профилях и при монтаже врезных соединителей. Твердый одножильный лучше применять в стационарных щитах, но не в гибких переходах.

Изоляция должна соответствовать условиям эксплуатации: ПВХ подойдёт для сухих тёплых мест, а для влажных или наружных работ лучше выбирать силиконовую или термостойкую. Если прокладываете кабель внутри алюминиевого профиля с подсветкой, обращайте внимание на толщину изоляции и нагрев при высокой плотности ленты.

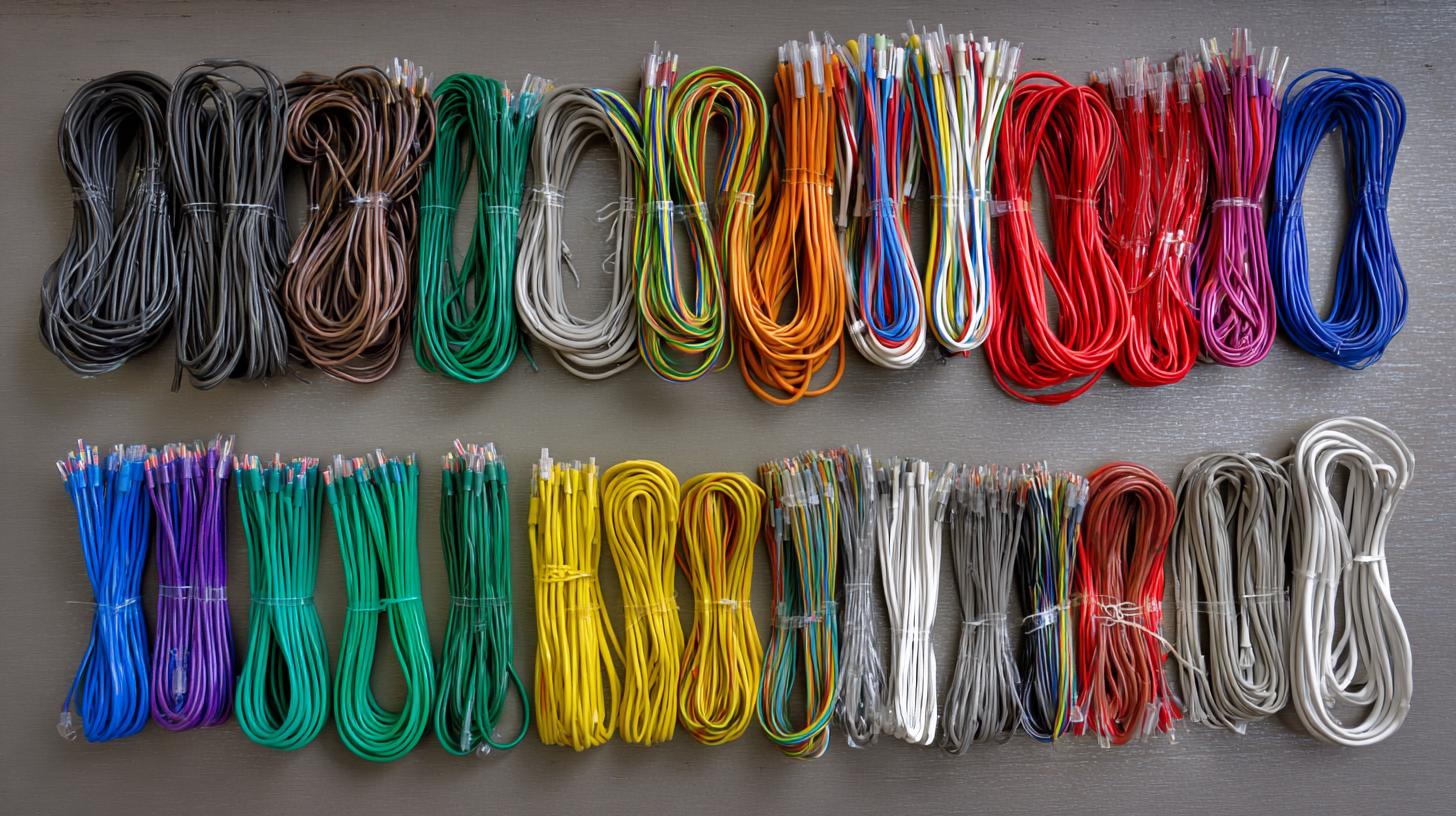

Типы кабелей и проводов, которые вы встретите

Популярные варианты: двухжильные провода для монохромных лент, четырёхжильные для RGB, ленточные шнуры и готовые led кабели с коннекторами. Также продаются специальные шлейфы питания для светодиодной ленты и ленточный кабель с тонкими параллельными жилами.

Если нужен провод для светодиодной ленты 12 вольт 2 жилы — выбирайте многожильный сечением, соответствующим рассчитанному току. Для rgb ленты рекомендую 4‑жильный кабель той же гибкой конструкции, но обязательно следите за цветовой маркировкой жил для удобства монтажа.

Блок питания: как выбрать и что учитывать

Правильный блок питания для светодиодной ленты — половина успеха. Нас интересует мощность (с запасом 20–30%), напряжение и длина проводов от БП до ленты. Часто спрашивают: какой нужен блок питания для светодиодной ленты 5 метров? Ответ зависит от мощности ленты на метр. Для ленты 5 м по 14,4 Вт/м нужен блок питания минимум 72 Вт, лучше 90 Вт.

Если лента 10 метров, надо либо ставить блок питания большей мощности, либо делить ленту на два источника питания, чтобы снизить падение напряжения. Для 24 В систем расчёт схож: мощность суммируем и берём запас. Подбор блока питания для светодиодной ленты 24в тоже требует учёта тока и возможных пиков при включении.

Практические советы по выбору блока питания

Выбирайте БП с длинными проводами или предусмотрите более толстый кабель от БП до места установки, особенно если блок питания расположен далеко. Многие спрашивают, какой блок питания нужен для светодиодной ленты 10 метров — рациональнее распределять питание по концам ленты, а не тянуть один тонкий провод на всю длину.

Я часто ставлю блок питания с запасом 25–30% и отдельными выходами на секции ленты. Такой подход снижает падение напряжения и упрощает дальнейшее обслуживание. Для декоративной подсветки в магазине или баре это экономит время на доработки.

Падение напряжения и как его избежать

Падение напряжения на светодиодной ленте — главная причина неравномерной яркости. Чем длиннее провод, тем выше сопротивление, и в конце полосы яркость падает. Особенно заметно это на 12 В системах: при тех же ваттах ток выше, чем на 24 В, поэтому потери больше.

Чтобы минимизировать падение, применяют несколько простых приёмов: прокладывать более толстый кабель, подключать питание к нескольким точкам ленты (например, к обоим концам), или применять более высокое напряжение — 24 В или 48 В. В коммерческих проектах часто используют «ленточный шлейф» питания каждые 5 метров.

Какой кабель нужен для светодиодной ленты, если длина большая

При длинных пролетах рекомендую рассчитывать сечение по формуле с учётом допустимого падения в вольтах. Для удобства многие используют онлайн калькуляторы: «калькулятор сечения кабеля для светодиодной ленты» выдаст нужное значение по входным данным. Если такой возможности нет, ориентируйтесь на практические таблицы и примеры — для 12 В и 5–10 м лучше 1,5–2,5 мм².

Если вы занимаетесь профессиональным освещением, имеет смысл задуматься о 24 В или 48 В вариантах. Светодиодная лента на 48 вольт заметно уменьшает ток и облегчает подбор кабеля — для тех же ватт можно использовать тоньше провод и экономить на материалах.

Подключение RGB и адресных лент: особенности проводки

RGB ленты требуют 4 жил: общая (плюс) и три канала (R, G, B) или наоборот — это зависит от производителя. При прокладке проводов для rgb ленты важно обеспечить равномерную длину жил и правильную цветовую маркировку, чтобы затем не перепутать каналы при подключении к контроллеру.

Для адресных ( адресуемых ) лент добавляется сигнальная жила, поэтому провод для подключения светодиодной ленты может быть 3‑ или 4‑жильным плюс сигнальный провод. Такие ленты чувствительны к уровню сигнала, поэтому длина сигнального провода должна быть минимальна или использовать уровень преобразователей при необходимости.

Провод для RGB ленты: практический выбор

Подбирайте провод для rgb ленты с сечением, соответствующим суммарному току всех каналов. Часто мастера используют 4‑жильный провод 0,75–1,5 мм² в зависимости от общей мощности. Для декоративных сцен и подсветки мебели достаточно 0,5–0,75 мм², а для крупной инсталляции лучше 1,5 мм².

Не забывайте про контроллеры: они иногда имеют ограничение по максимальному току на канал. Подбор кабеля и контроллера — общая задача, а не отдельные действия.

Соединения, пайка и коннекторы

Соединения — слабое место любой системы. Пайка даёт надёжный и компактный контакт, но требует навыка и может повредить ленту при перегреве. Готовые разъёмы удобны, но у дешёвых конструкций контакт может быть ненадёжным и окисляться.

Если вы выбираете между проводами для пайки светодиодной ленты и коннекторами, ориентируйтесь на доступность и частоту демонтажа. Для стационарного монтажа лучше паять с защитой термоусадкой. Для аренды, выставок или частых изменений системы используйте быстроразъёмные клеммы и качественные коннекторы.

Провода для пайки и тонкий провод

При пайке часто применяют тонкий многожильный провод в 0,5–0,75 мм². Он легко гнётся и аккуратно ложится в канал ленты. Но для прокладки от блока питания к ленте тонкий провод не подойдёт: он нагреется и вызовет падение напряжения. Тонкий провод для светодиодной ленты уместен в местах соединения, но не в магистрали питания.

Если вы ищете провод для пайки светодиодной ленты, выбирайте качественную медь с флюсом соответствия. Это уменьшит риск холодных паянных соединений и повышает надёжность точек контакта.

Часто встречающиеся вопросы — краткие ответы

Как рассчитать сечение провода для 12 В? Сначала вычисляете ток: I = (мощность ленты на метр × длина) / 12. Затем, учитывая длину и допустимое падение напряжения, выбираете сечение по таблицам или калькулятору. Для 6 А обычно 1 мм² для коротких линий, 1,5 мм² для длинных.

Как рассчитать сечение кабеля для светодиодной ленты 24в? Всё то же самое, но номинал напряжения в формуле 24 В — ток вдвое меньше, поэтому сечение можно уменьшить. Тем не менее при длинных магистралях рекомендуется опираться на фактическую длину и желаемое падение напряжения.

Примеры практических значений и таблица выбора

Ниже приведу несколько типичных запросов, которые вы можете встретить, и примеры решений. Это поможет сориентироваться без сложных вычислений.

• Провод для светодиодной ленты 12 вольт 5 м, мощность 4,8 Вт/м — ток ≈2 А, сечение 0,5 мм² подойдёт.
• Лента светодиодная 12в 5м, 14,4 Вт/м — ток ≈6 А, сечение 1–1,5 мм² в зависимости от длины провода.
• Сечение кабеля для светодиодной ленты 24в при той же мощности — примерно вдвое меньше, 0,75–1,0 мм².

Практический монтаж: мои наблюдения и советы

За годы установки подсветки я убедился: экономить на проводах не стоит. В одном из проектов, где использовался тонкий провод и блок питания без запаса, через полгода на витрине появились зоны с тусклым светом — из‑за нагревшихся контактов и окисления. Заменив провод на более толстый и улучшив клеммы, я вернул равномерность и избавился от постоянного обслуживания.

Ещё одна привычная ошибка — слишком длинные сигнальные провода у адресных лент. Поместив контроллер рядом с лентой или используя усилитель сигнала, вы исключите артефакты. Для RGB и адресных решений важно не только сечение питания, но и качество сигнальных линий.

Безопасность и стандарты при выборе кабеля

При выборе кабеля учитывайте рабочий ток и температурные характеристики. Пожароопасность и нагрев — реальные риски при неправильном подборе. Не экономьте на изоляции, особенно если провод проходит в мебельных конструкциях или стенах.

Если лента питается через вилку 220 В на блок питания, убедитесь, что провод от блока к розетке соответствует требованиям по сечению и изоляции. Некачественный провод от блока питания к розетке — частая причина перегрева. Для подключения блока используйте провода сечением, соответствующим мощности загрузки и местным нормам.

Специальные случаи: влагозащищённые и уличные монтажи

Для наружной подсветки или в санитарных зонах выбирайте кабели с повышенной влагозащитой и бронированной изоляцией. Кабель для светодиодной ленты на улице должен выдерживать перепады температур и ультрафиолет. Часто применяют силиконовую или резиновую изоляцию и дополнительные герметичные муфты.

Если вы реализуете подсветку в ванной или на фасаде, заранее продумайте места ввода кабеля в профиль и используйте герметичные соединения. Это предотвратит коррозию и обеспечит долгую эксплуатацию.

Практические списки: что купить и проверить перед монтажом

Перед началом монтажа составьте короткий список материалов. Это экономит время и предотвращает беготню по магазинам в процессе работы.

• Лента нужного напряжения и мощности (узнать мощность диодной ленты на 1 метр).
• Блок питания с запасом мощности (какой блок питания нужен для светодиодной ленты 5 метров и 10 метров — смотрите по рассчёту).
• Провод питания нужного сечения (провод для светодиодной ленты 12 вольт, провод для светодиодной ленты 24 вольт).
• Коннекторы или припой для надёжных соединений (провода для пайки светодиодной ленты).
• Инструменты: кримпер, паяльник, термоусадка, мультиметр для проверки падения напряжения.

Где искать кабели и компоненты

Качественные кабели для подсветки можно купить в специализированных магазинах освещения или у профильных поставщиков. Если вы ищете универсальную подборку и рекомендации, полезным источником будет каталог и статьи по подбору кабеля. Для справки могу упомянуть, что подробные технические описания и ассортимент часто приводятся на сайтах производителей и профильных магазинов.

Если вам нужен линейный подбор комплектующих, обратите внимание на рекомендации по подбору блока питания и сечению кабеля в документации к ленте. Это экономит время и снижает риск ошибок уже на этапе закупок.

Наконец — несколько кратких правил, чтобы ничего не забыть

1) Всегда рассчитывайте ток и берите провод с запасом по сечению. Это дешевле, чем менять провод после первых неприятностей. 2) При длинных трассах подключайте питание к нескольким точкам ленты. 3) Для RGB и адресных лент учитывайте сигнальные линии и контроллеры. 4) Для влажных и наружных работ используйте влагозащитные кабели и герметичные соединения.

Эти простые правила позволят сделать подсветку надёжной и эстетичной. Правильный выбор — это не только расчёт, но и здравый смысл: лучше немного переплатить за качественный кабель, чем регулярно ремонтировать систему.
